一、穩壓二極管原理

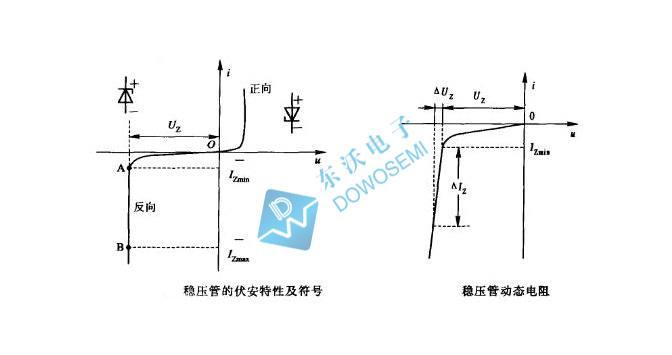

穩壓二極管，英文名：Zener diode，又叫齊納二極管，是一種用特殊工藝制造而成的面結型硅半導體二極管，它的外形、內部結構與普通二極管相似。穩壓二極管伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿，在這一臨界擊穿點上，反向電阻驟然降至很小值。盡管電流在很大的范圍內變化，而二極管兩端的電壓卻基本上穩定在擊穿電壓附近，從而實現了二極管的穩壓功能。

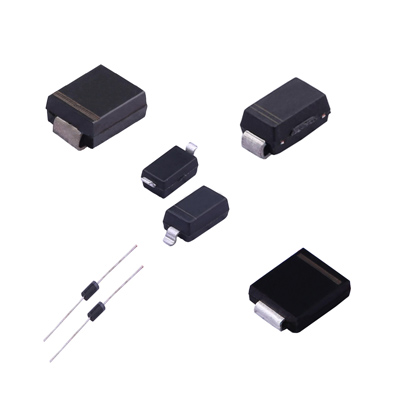

電路保護器件廠家東沃電子供應的穩壓二極管，根據額定功耗分，有：
1）1W：1N4728A-Z1330A（DO-41封裝）、SMA4728A-SZ1330A（SMA/DO-214AC封裝）、SML4728A-SMZ1330A（SOD-123）；
2）1.5W：1N5919B-1N5956B（DO-41封裝）、SMA5919B-SMA5956B（SMA/DO-214AC封裝）；
3）2W：2EZ5.6D5-2EZ330D5（DO-15封裝）、SMB2EZ5.6D5-SMB2EZ330D5（SMB/DO-214AA封裝）；
4）3W：3EZ5.6D5-3EZ200D5（DO-15封裝）、SMB3EZ5.6D5- SMB3EZ200D5（SMB/DO-214AA封裝）；
5）5W：1N5338B-1N5388B（DO-201封裝）、SMC5338B-SMC5388B（SMC/DO-214AB封裝）；

二、穩壓二極管特性

穩壓二極管在被反向擊穿后，盡管流過穩壓管的反向擊穿電流變化很大，但兩端的電壓卻幾乎不變。我們也常常用它這一特性來進行穩壓，以獲得基準電壓和用作電平轉移。

三、穩壓二極管參數

? U_Z—穩定電壓：指穩壓二極管通過額定電流時兩端產生的穩定電壓值。該值隨工作電流和溫度的不同而略有改變。由于制造工藝的差別，同一型號穩壓管的穩壓值也不完全一致。
? I_ZT—額定電流：指穩壓二極管產生穩定電壓時通過的電流值。低于額定電流時，雖然也能穩壓，但穩壓效果會變差；高于額定電流時，只要不超過額定功率損耗，也是允許的，而且穩壓性能會好一些，但要多消耗電能。
? R_ZJ—動態電阻：指穩壓二極管兩端電壓變化與電流變化的比值。該比值隨工作電流的不同而改變，一般是工作電流愈大，動態電阻則愈小。
? P_Z—額定功耗：由芯片允許溫升決定，其數值為穩定電壓Vz和允許最大電流Izm的乘積。
? C_TV—溫度系數：如果穩壓二極管的溫度發生變化了，它的穩定電壓也會發生微小變化，溫度變化1℃所引起管子兩端電壓的相對變化量即是溫度系數（單位：﹪/℃）。
? I_R—反向漏電流：指穩壓二極管在規定的反向電壓下產生的漏電流。

四、穩壓二極管選型原則

1）穩壓二極管的穩壓值離散性很大，即使同一廠家同一型號產品，其穩定電壓值也不完全一樣，這一點在選用時應加以注意。對要求較高的電路，選用前應對穩壓值進行檢測。
2）對于過電壓保護的穩壓二極管，其穩定電壓的選定要依據保護電壓的大小選用，其穩定電壓值不能選的過大或過小，否則起不到電壓保護的作用。
3）在選用穩壓二極管時，除了要注意穩定電壓、最大工作電流等參數外，還要注意選用動態電阻較小的穩壓二極管，因為動態電阻越小，穩壓性能越好。
4）使用穩壓管時應注意，二極管的反向電流不能無限增大，否則會導致二極管的過熱損壞。因此，穩壓管在電路中一般需要串聯限流電阻。
5）選用穩壓二極管時，要根據具體電子電路來考慮，簡單的并聯穩壓電源，輸出電壓就是穩壓二極管的穩定電壓。

五、穩壓二極管典型應用

穩壓二極管具有穩壓作用，廣泛應用于在穩壓電源、電子點火器、直流電平平移、限幅電路、過壓保護電路、補償電路等當中。
