USB2.0接口ESD靜電浪涌保護方案
發表日期：2020-06-13來源：www.dpxe.cn瀏覽：2279

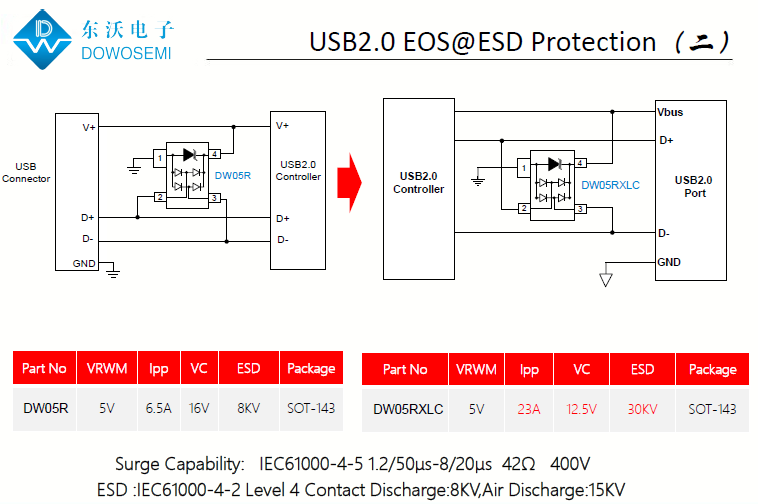

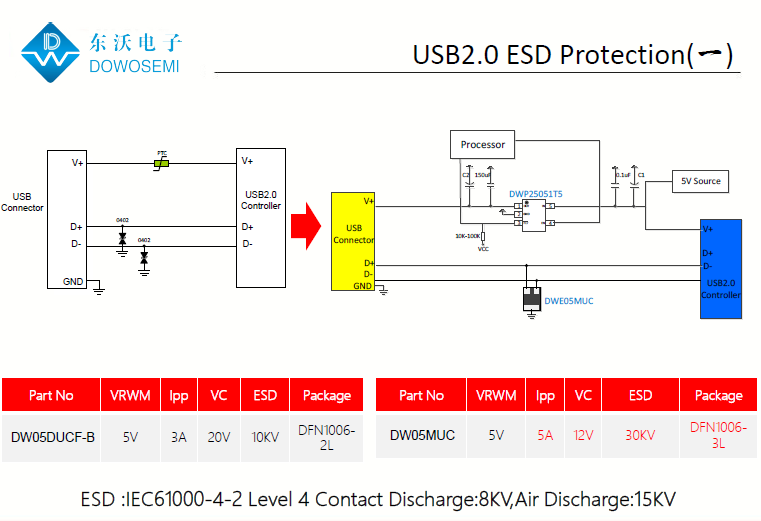

東沃電子設計的USB2.0接口ESD靜電浪涌保護方案，如下圖：
從USB2.0接口ESD靜電浪涌保護方案圖中可以看出，選用了東沃自主研發、生產、銷售的ESD靜電保護二極管DW05DUCF-B（DFN1006-2L封裝）、DW05MUC（DFN1006-3L）、DW05R（SOT-143封裝）、DW05RXLC（SOT-143封裝）。東沃USB2.0接口ESD靜電浪涌保護方案符合IEC61000-4-2 4級，接觸放電：8KV，空氣放電：15KV。針對USB2.0接口ESD靜電浪涌保護，有很多設計保護方案。具體選用哪種，還需要結合電路的保護需求來決定。
想了解更多有關USB2.0接口ESD靜電浪涌保護方案、ESD靜電保護二極管型號、參數、特性、規格書及應用，歡迎與東沃電子溝通交流：136 7581 6901（微信同號）朱工！方案設計、EMC測試、樣品供應、器件定制，東沃電子一站式為您服務！
