Power Over Ethernet，英文縮寫：POE，中文：以太網供電，是指通過網線傳輸電力的一種技術，借助現有以太網通過網線同時為IP終端設備（IP電話、無線AP、便攜設備充電器、刷卡機、攝像頭等等）進行數據傳輸和供電。對于電子產品來說，室外環境比室內嚴酷得多，POE以太網端口應用于戶外/室外時，可能會受到雷擊、電力突變、電力故障等因素引起的電氣干擾，帶來電壓波動、浪涌電流等問題。如果沒有采取合適的防雷擊浪涌防護，電氣浪涌可能會對POE以太網端口產生瞬間過電壓，影響整個網絡的穩定性和可靠性，導致設備故障甚至損壞。

為了保證設備正常運作，減少維修和替換成本，提高網絡的穩定性，POE以太網端口戶外防雷擊浪涌保護是非常有必要的。針對POE以太網端口雷擊浪涌靜電問題，東沃電子技術建議在POE網口增加防雷浪涌防護器件來保護設備免受電氣浪涌的威脅和損壞。

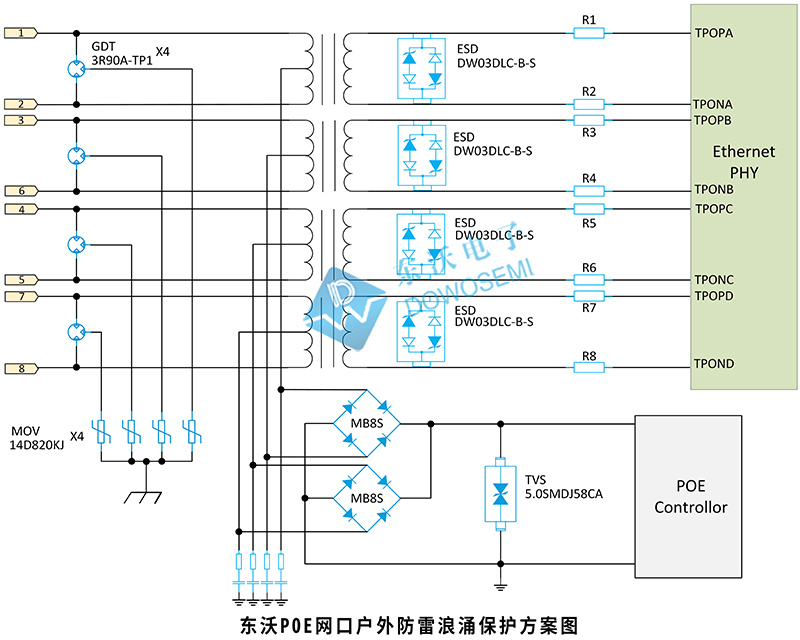

東沃POE網口戶外防雷浪涌保護方案圖

東沃POE網口戶外防雷浪涌保護方案說明

從圖中可知，方案適用于戶外/室外的POE網口防雷浪涌保護，采用了二級防護。在一級防護中，東沃電子技術推薦選用4顆陶瓷氣體放電管3R90A-TP1與4顆高焦耳壓敏電阻14D820KJ串接，釋放前端雷擊大電流。經過前級電路釋放大部分電流后，緊接著在受電端設備PD端，推薦選用兩顆整流橋MB8S，將以太網輸入傳輸線供電電壓轉換成DC 48V，為后端設備提供供電。在二級防護中，東沃電子技術推薦采用1顆TVS二極管保護后端工作電路的安全，TVS二極管選型，需要根據浪涌防護要求來選擇，常用型號有：SMCJ58CA、5.0SMDJ58CA等等。對于以太網PHY芯片組，可能導致?lián)p壞的主要瞬變是ESD靜電沖擊、電纜放電事件和數據線上的電氣快速瞬變，為此，東沃電子技術推薦選用4顆ESD二極管DW03DLC-B-S保護8條數據線。

東沃POE網口戶外防雷浪涌保護方案保證高溫傳輸不丟包，保障信號高溫完整性，滿足IEC 61000-4-5 10/700μs、40Ω、±6KV（5次）；IEC 61000-4-2、等級4、空氣放電±30KV、接觸放電±30kV。

POE網口戶外防雷浪涌保護器件參數

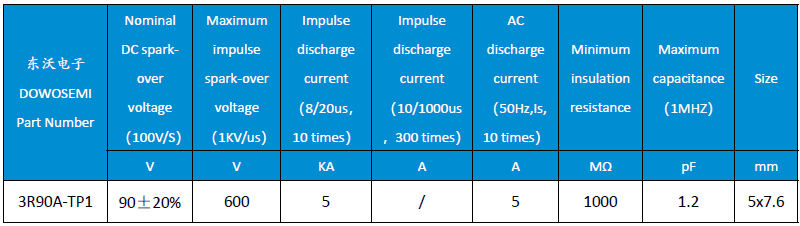

1）陶瓷氣體放電管3R90A-TP1參數

查看東沃電子“GDT-Φ5X7.6mm (SMD) Datasheet”規格書可知：

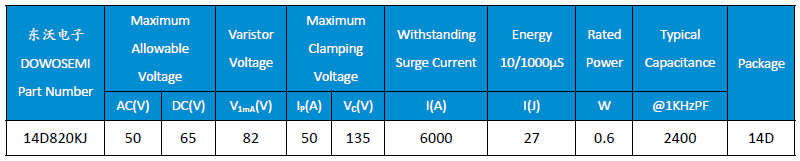

2）高焦耳壓敏電阻14D820KJ參數

查看東沃電子“VDR-14D Series Datasheet”規格書可知：

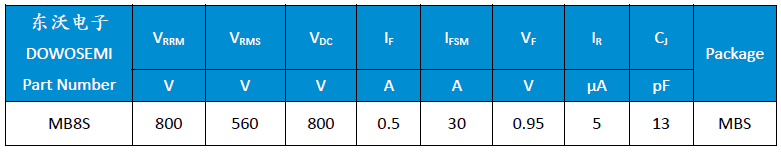

3）整流橋MB8S參數

查看東沃電子“MB05S Thru MB10S Datasheet”規格書可知：

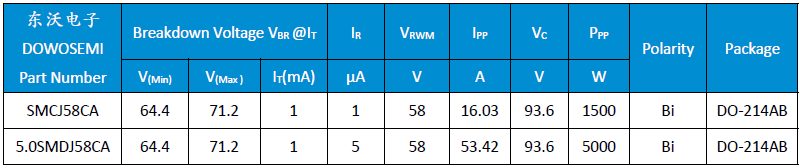

4）TVS二極管SMCJ58CA和5.0SMDJ58CA

查看東沃電子“TVS-SMCJ Series Datasheet”和“TVS-5.0SMDJ Series Datasheet”規格書可知：

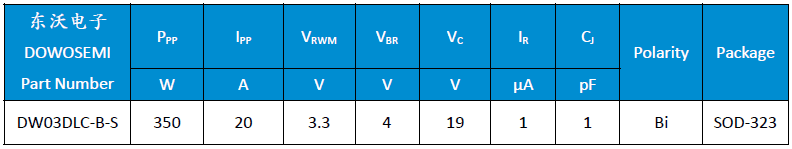

5）ESD二極管DW03DLC-B-S參數

查看東沃電子“ESD-DW03DLC-B-S Datasheet”規格書可知：

以上是東沃POE網口戶外防雷浪涌保護方案詳細介紹，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！東沃電子有專業工程師設計方案并協助選型，有免費的EMC實驗室供您測試。方案中選用到的陶瓷氣體放電管3R90A-TP1、高焦耳壓敏電阻14D820KJ、整流橋MB8S、TVS二極管SMCJ58CA和5.0SMDJ58CA、ESD二極管DW03DLC-B-S，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工
