窄帶物聯網（Narrow Band Internet of Things, NB-IoT）是IoT領域一種新興技術，支持低功耗設備在廣域網的蜂窩數據連接，也被叫作低功耗廣域網(LPWAN)。NB-IoT使用License頻段，可采取帶內、保護帶或獨立載波等三種部署方式，與現有網絡共存，具有覆蓋廣、連接多、速率快、成本低、功耗低、架構優等特點。NB-IoT模塊作為物聯網終端節點，廣泛應用于農牧業、遠程抄表、智能家居和智慧城市等領域。眾所周知，靜電放電（ESD）現象無處不在，瞬間產生的浪涌經過NB-IoT天線會對后一級的處理芯片帶來威脅甚至損壞，為此，需要在NB-IoT天線端口增加ESD靜電保護器件。那么，NB-IoT天線ESD靜電浪涌防護選用什么型號的ESD靜電保護二極管呢？

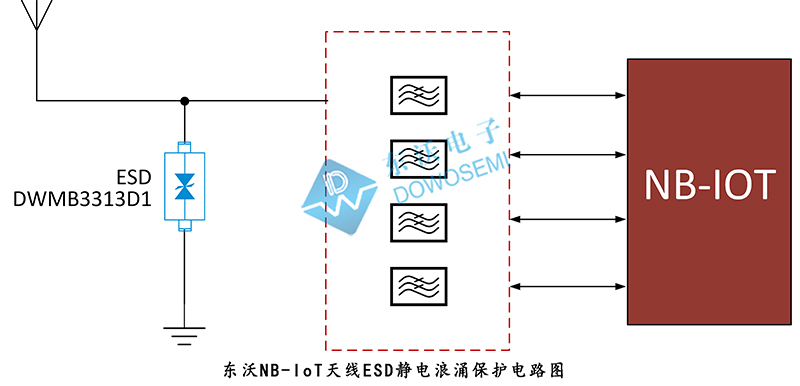

NB-IoT天線ESD靜電浪涌保護電路圖

NB-IoT天線ESD靜電浪涌保護方案說明

從東沃NB-IoT天線ESD靜電浪涌保護電路圖可知，針對NB-IoT模塊天線端口靜電浪涌問題，東沃電子技術推薦選用ESD靜電保護二極管DWMB3313D1，對天線上的瞬間沖擊脈沖和靜電放電（ESD）起到有效的保護作用。東沃DWMB3313D1采用雙向設計、工作電壓3.3V、峰值脈沖電流5A、鉗位電壓6V、漏電流0.2μA、可承受35W（8/20us）的峰值脈沖功率；0.5pF低結電容，確保高速信號的完整性；DFN0603-2小型化封裝，節省PCB面積，提高空間利用率；符合IEC 61000-4-2（靜電）±20kV（空氣）、±15kV（接觸）標準。

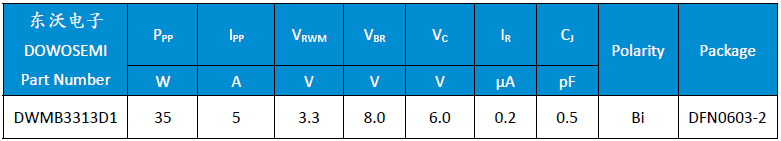

ESD靜電保護二極管DWMB3313D1參數

查看東沃電子“ESD-DWMB3313D1 Datasheet”規格書可知，ESD靜電保護二極管DWMB3313D1具體電氣參數如下：

以上是東沃NB-IoT天線ESD靜電浪涌保護經典電路圖，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的ESD靜電保護二極管DWMB3313D1，廠家東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
