YCbCr/YPbPr接口靜電保護選用TVS二極管陣列(ESD二極管),如何選型號?

發表日期:2023-08-07來源:www.dpxe.cn瀏覽:1086

YCbCr/YPbPr色差分量接口是S-Video端子的升級產品,支持1080P高清,由紅、綠、藍三種顏色的線組成,其中,藍色和紅色分別傳輸藍色差信號(Cb/Pb)和紅色差信號(Cr/Pr),而綠色傳輸Y信號。YCbCr/YPbPr接口實現了色度和亮度的分離傳輸,廣泛應用于機頂盒、TV等產品上。當用作外部接口時,YCbCr/YPbPr接口會受到直接來自外部靜電放電(ESD)的影響;同時,機頂盒連接室外線纜,也存在雷擊浪涌干擾破壞風險。這些情況都有可能會造成YCbCr/YPbPr接口內部元器件的損壞,影響信號的正常傳輸。因此,在YCbCr/YPbPr接口電路設計時,需要選用專業的電路防護器件。接下來,專業電路保護器件生產廠家及保護方案服務商東沃電子要分享的是:YCbCr/YPbPr接口靜電保護方案及TVS二極管陣列(ESD靜電保護二極管)選型選用。

YCbCr/YPbPr接口靜電保護方案圖

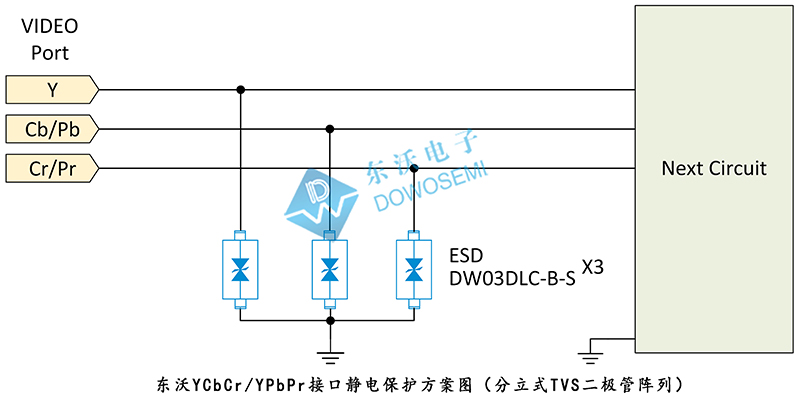

東沃YCbCr YPbPr接口靜電保護方案(分立式TVS二極管陣列).jpg

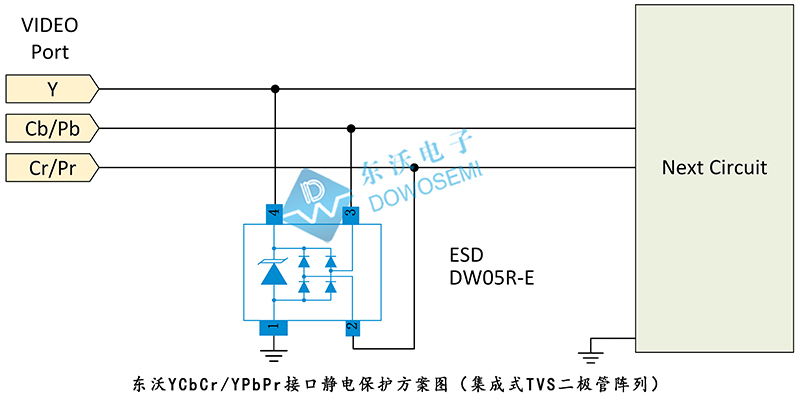

東沃YCbCr YPbPr接口靜電保護方案(集成式TVS二極管陣列).jpg

YCbCr/YPbPr接口靜電保護方案說明

從東沃YCbCr/YPbPr接口靜電保護方案圖中可以看出,視頻傳輸信號防護,東沃電子技術推薦選用3顆分立式TVS二極管陣列DW03DLC-B-S或1顆集成式TVS二極管陣列DW05R-E對YCbCr/YPbPr接口進行靜電浪涌防護。分立式TVS二極管陣列DW03DLC-B-S,工作電壓3.3V、峰值脈沖電流20A、鉗位電壓19V、漏電流1μA、SOD-323封裝;結電容低至1pF,保證視頻信號不失真;符合IEC 61000-4-2(靜電)±15kV(空氣)和 ±8kV(接觸)標準。集成式TVS二極管陣列DW05R-E,工作電壓5V、峰值脈沖電流6.5A、鉗位電壓16V、漏電流1μA、結電容0.4pF,保證視頻信號不失真;SOT-143封裝,集成了3個端口保護,有效減小PCB安裝空間;符合IEC 61000-4-2(靜電)±15kV(空氣)和 ±8kV(接觸)標準。

YCbCr/YPbPr接口靜電保護器件參數

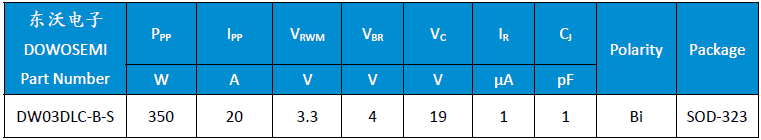

1)東沃TVS二極管陣列DW03DLC-B-S參數

查看東沃電子“ESD-DW03DLC-B-S Datasheet”規格書可知:

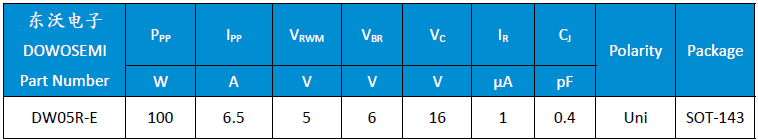

2)東沃TVS二極管陣列DW05R-E參數

查看東沃電子“ESD-DW05R-E Datasheet”規格書可知:


以上是東沃YCbCr/YPbPr接口靜電保護經典方案,如有特殊需求,歡迎前來探討。浪涌靜電防護方案,找東沃電子,電路保護不迷路!方案中選用到的TVS二極管陣列DW03DLC-B-S和DW05R-E,東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工。
