LCD 液晶屏是Liquid Crystal Display 的簡稱，指將玻璃和LCD驅動器集成到一起的LCD顯示產品，為用戶提供了一個標準的LCD顯示驅動接口，用戶可以按照接口（有4位、8位、VGA等不同類型）要求進行操作來控制LCD正確顯示。眾所知周，電子產品對于靜電防護要求都比較高。LCD液晶顯示屏對于靜電尤其地敏感，容易導致LCD顯示屏失效。為此，專業有實力的LCD液晶顯示屏廠家不管是在生產制造工藝還是靜電防護方案方面，都做得非常優秀。那么，如何保護LCD液晶屏免受靜電浪涌威脅和損壞呢？接下來，高品質保護器件生產廠家及保護方案服務商東沃電子要科普的是：LCD液晶屏接口靜電浪涌防護方案圖及TVS/ESD二極管選型推薦。

LCD液晶屏接口靜電浪涌防護方案圖

LCD液晶屏接口靜電浪涌防護方案說明

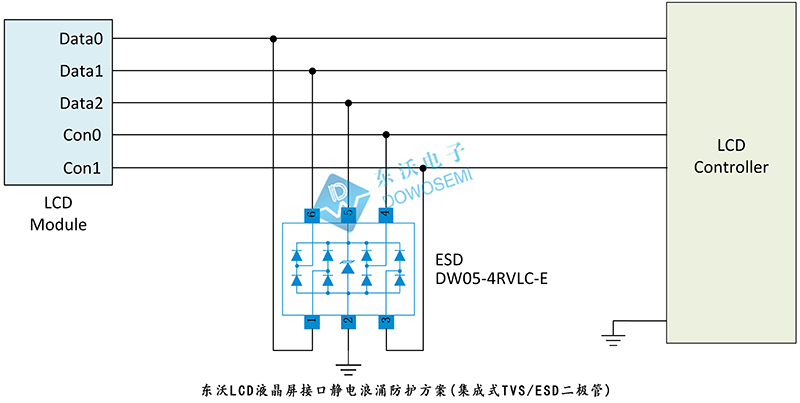

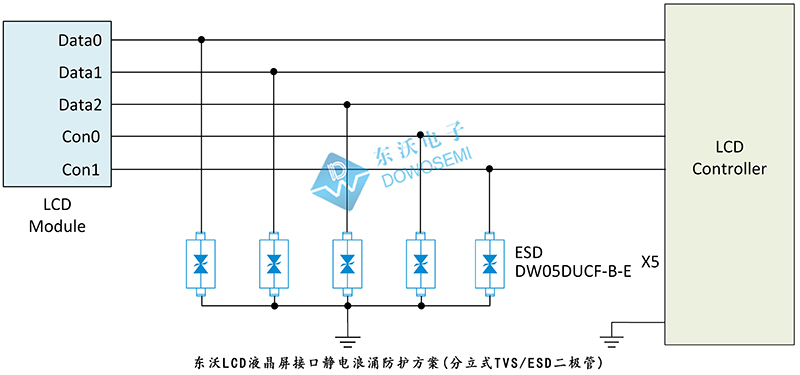

LCD液晶屏靜電浪涌問題，東沃電子技術建議在靜電接觸口增加TVS、ESD保護器件，利用其防靜電特性，形成靜電泄放回路，增強保護。從東沃LCD液晶屏接口靜電浪涌防護方案圖中可以看出，LCD數據線及控制信號保護，東沃電子技術推薦選用5顆分立式TVS/ESD二極管DW05DUCF-B-E或1顆集成式TVS/ESD二極管DW05-4RVLC-E對LCD液晶屏進行靜電浪涌防護。分立式TVS/ESD二極管DW05DUCF-B-E，工作電壓5V、峰值脈沖電流3A、鉗位電壓20V、漏電流0.15μA、DFN1006-2L封裝；結電容低至0.5pF，保證視頻傳輸信號不失真；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±10kV（接觸）標準。集成式TVS/ESD二極管DW05-4RVLC-E，工作電壓5V、峰值脈沖電流4A、鉗位電壓12V、漏電流5μA；結電容低至0.5pF，保證視頻傳輸信號不失真；SOT-23-6L封裝，集成了4個端口保護，有效減小PCB安裝空間；符合IEC 61000-4-2（靜電）±20kV（空氣）和 ±12kV（接觸）標準。

LCD液晶屏接口靜電浪涌防護器件參數

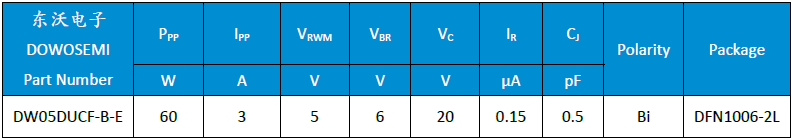

1）東沃TVS/ESD二極管DW05DUCF-B-E參數

查看東沃電子“ESD-DW05DUCF-B-E Datasheet”規格書可知：

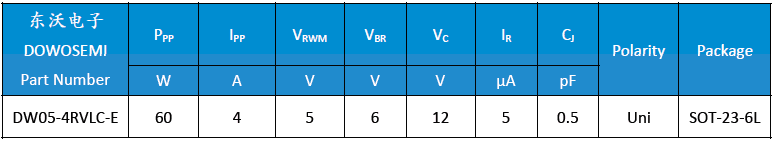

2）東沃TVS/ESD二極管DW05-4RVLC-E參數

查看東沃電子“ESD-DW05-4RVLC-E Datasheet”規格書可知：

以上是東沃LCD液晶屏接口靜電浪涌防護經典方案，如有特殊需求，歡迎前來探討。電子產品浪涌靜電保護需要用到各種電路保護器件，很多工程師也意識到電路保護器件的重要性，但由于選型不當或沒按照電路PCB設計原則，造成產品EMC測試不通過，產品多次驗證失敗，浪費人力財力；或過度設計，造成成本壓力。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS/ESD二極管DW05DUCF-B-E和DW05-4RVLC-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
