汽車倒車視頻防護方案
發表日期：2019-04-22來源：www.dpxe.cn瀏覽：1304
一、應用背景
1）汽車上各種電子控制單元的數目不斷增加，連接導線顯著增加，因浪涌損害的情況加劇；
2）汽車點火開關、繼電器觸點等產生電磁干擾，直接影響車內電子模塊；
二、方案詳解
? 選用一顆半導體放電管TSS，并聯與信號線與地線之間；
? 后級采用R2作為退藕和限流電阻，電阻建議封裝0805/1206，阻值范圍0ohm-20ohm，具體阻值視視頻圖像質量而定；
? 半導體放電管TSS結電容小，不影響數據傳輸；體積小，節約成本；殘壓低；
? 滿足IEC61000-4-5、GBT17626.5等浪涌標準，最高可承受10/700μS（40ohm）6.0KV，具體耐壓等級與TSS選型有關系；
三、方案應用
汽車倒車雷達、導航系統；

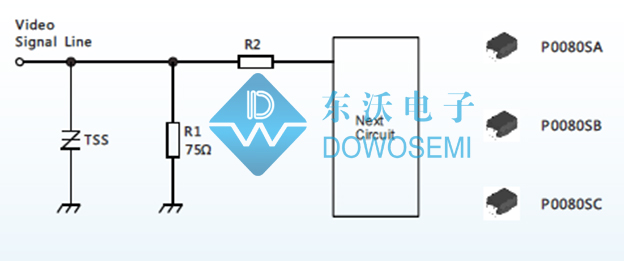

四、防護電路圖
五、保護器件詳解
1）半導體放電管P0080SA
Vdrm：V
Vs：V
Vt：V
Idrm：A
Is：mA
It：A
Ih：mA
Co：pF
耐10/700μS電壓沖擊能力： KV
2）半導體放電管P0080SB
Vdrm：V
Vs：V
Vt：V
Idrm：A
Is：mA
It：A
Ih：mA
Co：pF
耐10/700μS電壓沖擊能力： KV
3）半導體放電管P0080SC
Vdrm：V
Vs：V
Vt：V
Idrm：A
Is：mA
It：A
Ih：mA
Co：pF
耐10/700μS電壓沖擊能力： KV
