汽車USB3.0靜電浪涌保護方案

發表日期:2019-04-22來源:www.dpxe.cn瀏覽:1437

一、應用背景

1)USB3.0需要支持熱插拔;

2)傳輸速率比USB2.0高10倍左右,對數據傳輸容錯率有更嚴格的要求;

3)USB3.0芯片集成度高,很脆弱,易受靜電損壞;


二、方案詳解

<

? 在USB3.0的電源線,線路中共用2顆ESD靜電保護器件對地做防護,鉗位靜電電壓;

? ESD靜電保護器件的結電容小于0.8pF,滿足USB3.0的高速傳輸;

? 反應時間為ns級別,殘壓低;

? 集成度高,點用PCB板小;

三、方案應用

筆記本電腦、.家用臺式電腦、工業電腦、槍機設備、網絡打印機、機頂盒、Pad、移動手持設備、電視、車載、DVD刻錄機、其他含USB3.0端口設備等;

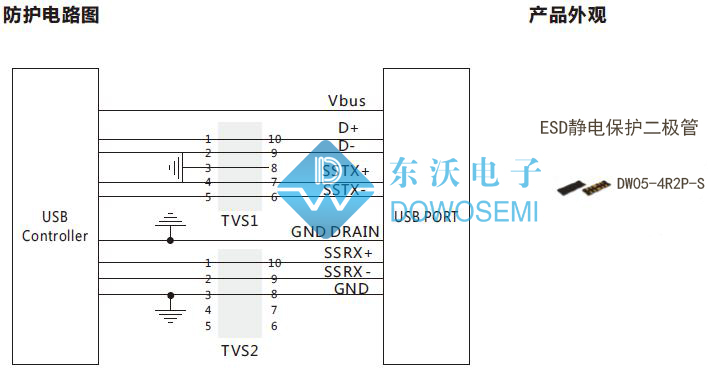

四、防護電路圖



五、保護器件注解

ESD靜電二極管DW05-4R2P-S

Vrwm:5.0V

Vb:6.0V

防靜電能力(接觸/空氣):8KV/15KV

結電容(f=1MHz):0.8pF

封裝:DSON-10
