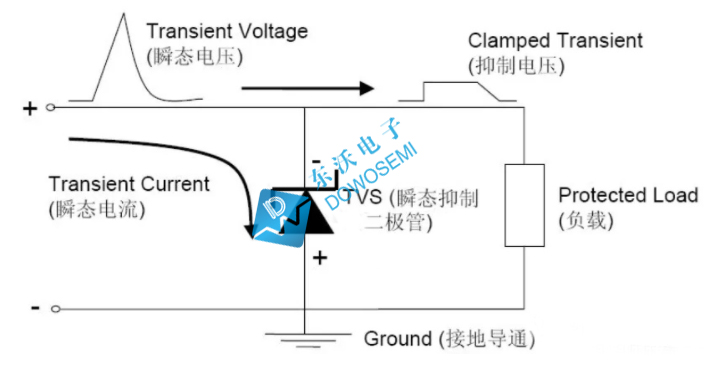

瞬態電壓抑制二極管，通常稱為TVS二極管，用于保護敏感電路免受高電壓瞬變損壞的組件。高電壓瞬變的主要來源是：靜電放電、電氣快速瞬變和浪涌事件。TVS二極管選擇過程中，需要特別關注幾個關鍵參數：截止電壓、鉗位電壓、擊穿電壓、漏電流、峰值脈沖功率、峰值脈沖電流、電容值等等。其中，峰值脈沖功率是一個重要的參數。TVS二極管峰值脈沖功率從200W到30000W，甚至能夠達到更好，功率越大，防護能力越強。

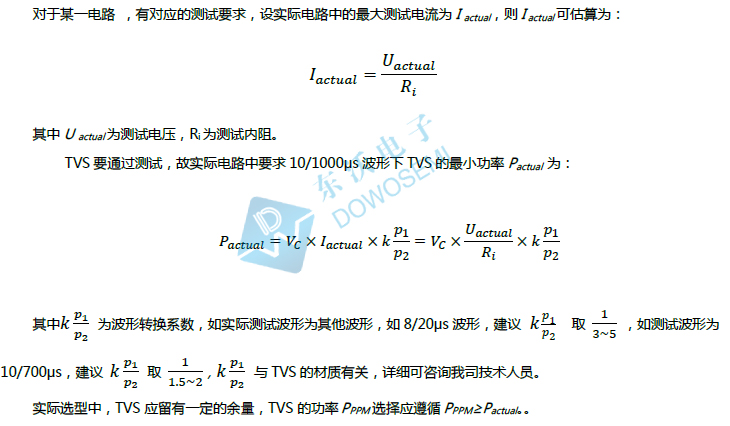

但是，在防浪涌過電壓保護方案設計過程中，TVS選型，并不是選功率越大的越好。那么TVS二極管功率，如何選型呢？TVS二極管的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率，具體計算方法，如下：

Pppm=Vc x Ipp

其中，Vc是TVS的鉗位電壓，Ipp是TVS 在10/1000μs 波形下的峰值脈沖電流。對于不同功率等級的TVS，相同電壓規格的TVS，其Vc 值是一樣的，只是Ipp 不同。為此，Pppm 與Ipp 成正比，Ipp 越大，Pppm 也就越大。

關于TVS二極管功率選型就分享到這兒了，還不明白的小伙伴們，可以直接咨詢東沃電子（DOWOSEMI）。之前跟大家分享過200W、400W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、15000W、30000W瞬態抑制二極管，關于500W功率TVS管，具體有哪些型號呢？

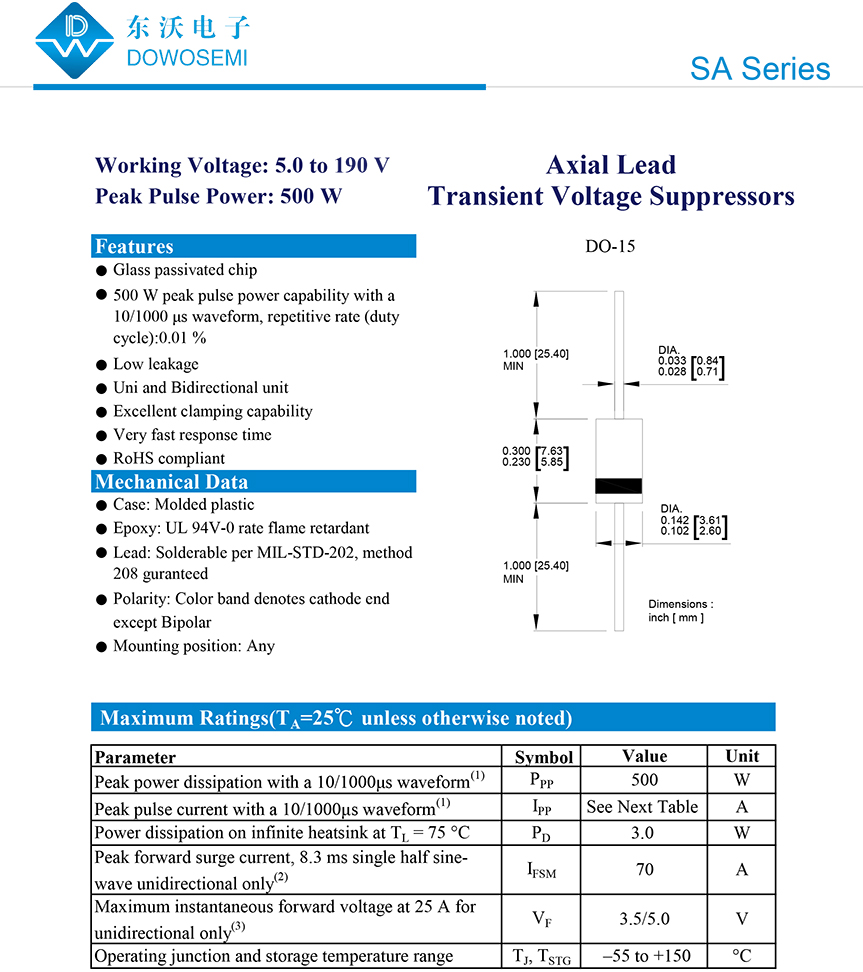

TVS二極管SA系列，峰值脈沖功率500W、DO-15封裝、工作電壓5V-190V、單雙向，具體型號有：

500W 單向 TVS二極管：

SA5.0A、SA6.0A、SA6.5A、SA7.0A、SA7.5A、SA8.0A、SA8.5A、SA9.0A、SA10A、SA11A、SA12A、SA13A、SA14A、SA15A、SA16A、SA17A、SA18A、SA19A、SA20A、SA22A、SA24A、SA26A、SA28A、SA30A、SA33A、SA36A、SA40A、SA43A、SA45A、SA48A、SA51A、SA54A、SA58A、SA60A、SA64A、SA70A、SA75A、SA78A、SA80A、SA85A、SA90A、SA100A、SA110A、SA120A、SA130A、SA140A、SA150A、SA160A、SA170A、SA180A、SA190A；

500W 雙向 TVS二極管：

SA5.0CA、SA6.0CA、SA6.5CA、SA7.0CA、SA7.5CA、SA8.0CA、SA8.5CA、SA9.0CA、SA10CA、SA11CA、SA12CA、SA13CA、SA14CA、SA15CA、SA16CA、SA17CA、SA18CA、SA19CA、SA20CA、SA22CA、SA24CA、SA26CA、SA28CA、SA30CA、SA33CA、SA36CA、SA40CA、SA43CA、SA45CA、SA48CA、SA51CA、SA54CA、SA58CA、SA60CA、SA64CA、SA70CA、SA75CA、SA78CA、SA80CA、SA85CA、SA90CA、SA100CA、SA110CA、SA120CA、SA130CA、SA140CA、SA150CA、SA160CA、SA170CA、SA180CA、SA190CA；

具體型號參數詳情，詳見TVS-SA series datasheets ！想了解更多有關TVS二極管型號、參數、選型、價格等方面信息，可直接咨詢東沃電子：137 5773 6996（微信同號）余經理
