在電路保護方案設計過程中，會發現，防浪涌過電壓防護，很多電子工程師會選用瞬態抑制TVS二極管為電路安全保駕護航。比如，針對汽車電子12V DC電源線防護，推薦選用汽車級瞬態抑制TVS二極管SM8S33A，單向、DO-218AB封裝、工作電壓33V、擊穿電壓36.7V-40.6V、鉗位電壓53.3V、漏電流10uA，滿足AEC-Q101標準，能通過ISO 7637-2和ISO 16750測試標準。

瞬態抑制二極管選型是否合理、正確，直接關系到電子產品的質量和可靠性。為此，電子工程師們一定要正確選型。那么，瞬態抑制TVS二極管如何選型呢？選型分析之前，有必要熟練掌握TVS二極管涉及到的各項參數。接下來東沃電子以單向TVS二極管為例，詳細為您解讀下各參數意義及選型分析。

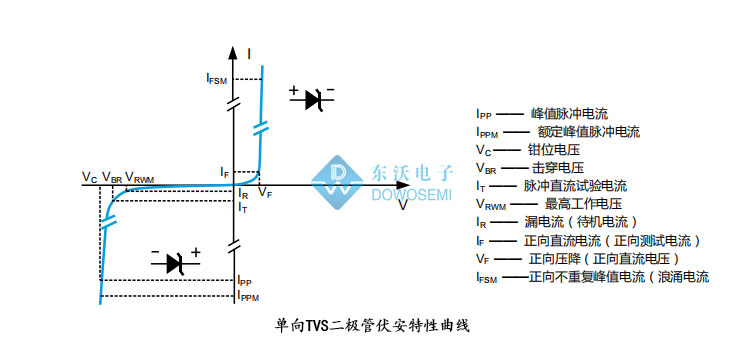

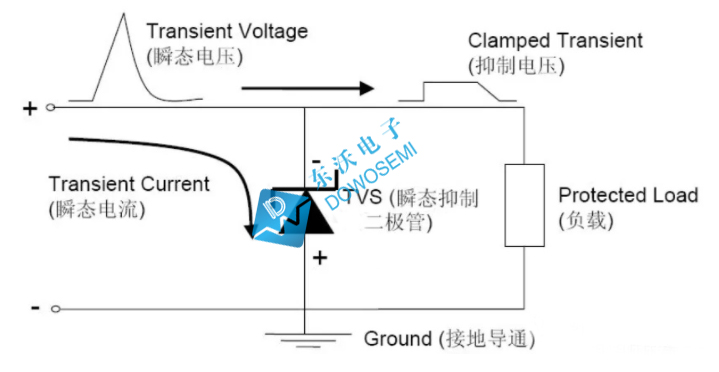

單向瞬態抑制TVS二極管IV特性曲線如下圖所示，第一象限是單向TVS管的輸出特性曲線，有正向?qū)妷汉驼驅娏鲀蓚€參數。當TVS管反向偏置時，TVS有兩種狀態：高阻抗、低阻抗，看圖第三象限，在高阻抗狀態下，流過TVS的電流稱為漏電流，該電流大小隨著TVS的結溫而變化。由高阻抗向低阻抗轉變是雪崩擊穿的開始，直到完全擊穿時，TVS會瞬間把瞬態浪涌電壓鉗位在相對較低的安全電壓下。

1）反向工作電壓（Peak Reverse Working Voltage）：TVS在這個工作電壓下，是不工作的，即高阻抗狀態，其對應的漏電流也是很小的，如：SM8S33A在工作電壓33V以下，其漏電流10uA，功耗基本可以忽略不計。需要注意的是，瞬態抑制二極管的工作電壓要大于電路中的工作電壓，否則會干擾抑制，或損耗很大。

2）漏電流（Reverse Leakage Current）：TVS二極管在反向工作電壓下流過的電流，電流值非常小，也叫待機電流。

3）擊穿電壓（Breakdown Voltage）：在測試電流下，TVS二極管反向?qū)〞r的兩端電壓。測試時，時間要控制在400ms以下，避免TVS受熱損壞。測量時，擊穿電壓落在最小擊穿電壓和最大擊穿電壓之間都是正常的。

4）鉗位電壓（Clamping Voltage）：施加規定波形的峰值脈沖電流下，TVS管兩端測得的峰值電壓。TVS的箝位電壓要小于后級被保護電路最大可承受的瞬態安全電壓。在相同IPP下，鉗位電壓越小，說明TVS的鉗位特性越優秀。

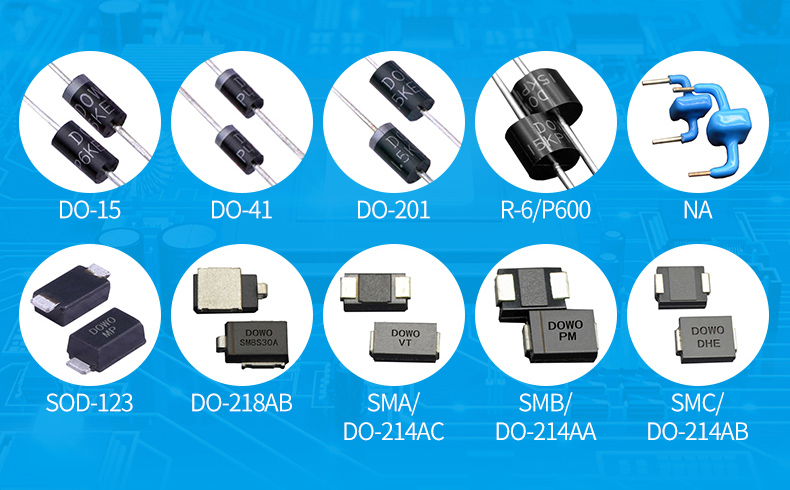

當然，瞬態抑制TVS二極管選型過程中，還需要注意漏電流、結電容、封裝形式的取舍。10V以下反向工作電壓的TVS，漏電流都比較大，容易導致功耗過大或信號采集精度超標；通信線路防護方案設計，要注意瞬態抑制二極管的結電容，不能影響通信質量；關于封裝形式的選取，則要根據電路設計及測試要求選擇合適封裝的TVS。具體選型要點和技巧，可隨時咨詢東沃電子：136 7581 6901（微信同號）朱經理
