瞬態抑制二極管有沒有方向？如何區分？
發表日期：2021-08-12瀏覽：1119
常有客戶向TVS二極管廠家東沃電子求助：“瞬態抑制TVS二極管焊接時，需要區分方向嗎？”關于瞬態抑制二極管方向這個話題，幾乎每個新手電子工程師都會有這個疑問。那么，瞬態抑制TVS二極管到底有沒有方向呢？在焊接的時候，如何區分方向呢？單雙向瞬態抑制二極管在使用方面，有什么區別呢？
瞬態抑制二極管有方向嗎？
根據瞬態抑制二極管SM8S系列產品手冊查詢可知，品牌DOWO（東沃）生產的汽車級TVS管SM8S30A和SM8S30CA在工作電壓、鉗位電壓、功率、封裝、擊穿電壓、漏電流、峰值脈沖電流等參數是一樣，唯一的區別就在于SM8S30A是Uni（單向），SM8S30CA是Bi（雙向）。雙向瞬態抑制二極管在焊接時，是不需要區分方向；而單向TVS管，是需要區分方向的，有陰極線的一端是負極。
瞬態抑制二極管方向如何區分？

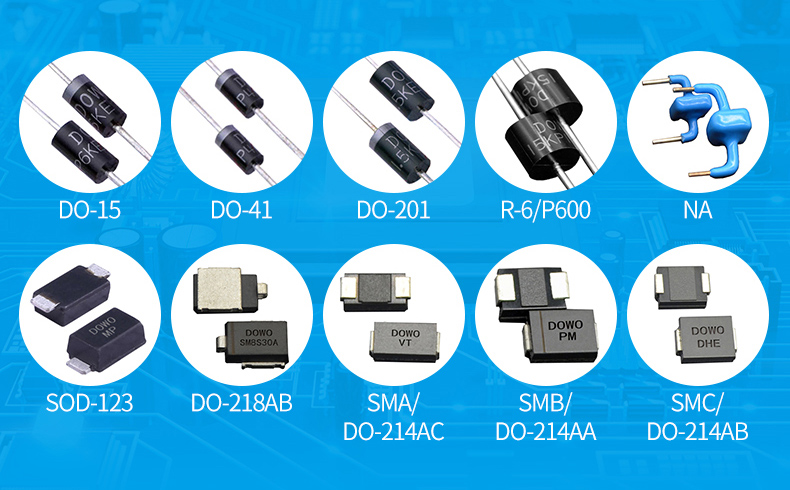

那么，瞬態抑制二極管方向如何區分呢？這其中有什么規律和技巧嗎？最簡單直觀的方法就是看元器件表面，如上面有一根陰極線，就是單極性TVS管，單向，否則就是雙向；也可以看型號，上文中提及到的SM830A和SM8S30CA，可見型號尾綴后面A代表單向，CA代表雙向。當然，也可以通過查看產品手冊和借用萬用表測試！
單雙向瞬態抑制二極管有什么差異？

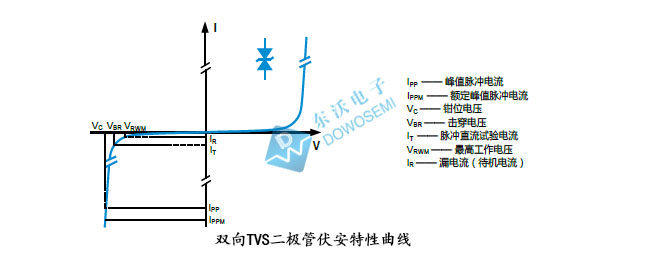

1）電流曲線不同：單向TVS管的正向特性與普通的穩壓管相同，反向是PN結雪崩器件；雙向TVS管的正反向都是PN結雪崩器件。2）結電容不同：單向TVS的結電容要比雙向的TVS大。
3）應用不同：單向TVS一般用在直流電路中，雙向TVS一般用在交流電路中。
關于瞬態抑制二極管方向的問題，看完是不是瞬間就明白了？如果還有不明白的地方，可隨時咨詢TVS廠家東沃電子，從電路方案設計、TVS二極管選型、EMC測試、樣品申請，一站式滿足客戶的需求。必要時，還可支持定制！
