直流DC電源端口浪涌保護方案

發表日期:2021-06-29瀏覽:907

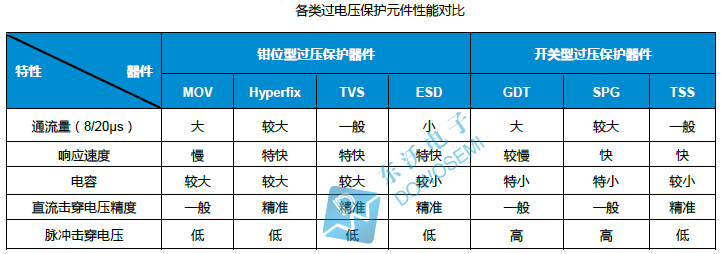

之前分享過交流AC電源端口浪涌保護方案,接下來,電路保護器件廠家東沃電子DOWOSEMI要為大家分享的話題是:直流DC電源端口浪涌保護方案。一個理想的直流DC電源端口浪涌抑制方案,是要結合不同電路保護器件的優缺點來組合運用的,以壓敏電阻、陶瓷氣體放電管、TVS瞬態抑制二極管為例,其優缺點如下:


壓敏電阻MOV
優點:響應速度較快、非線性特性好、通流量大、殘壓較低、無續流
缺點:漏電流比較大、比較容易老化
陶瓷氣體放電管GDT
優點:漏電流小、通流量大、絕緣電阻高
缺點:響應速度慢、有續流、動作電壓精度低、殘壓較高
TVS瞬態抑制二極管
優點:響應速度快、動作電壓精度高、殘壓低、無續流
缺點:通流量小、耐流能力差

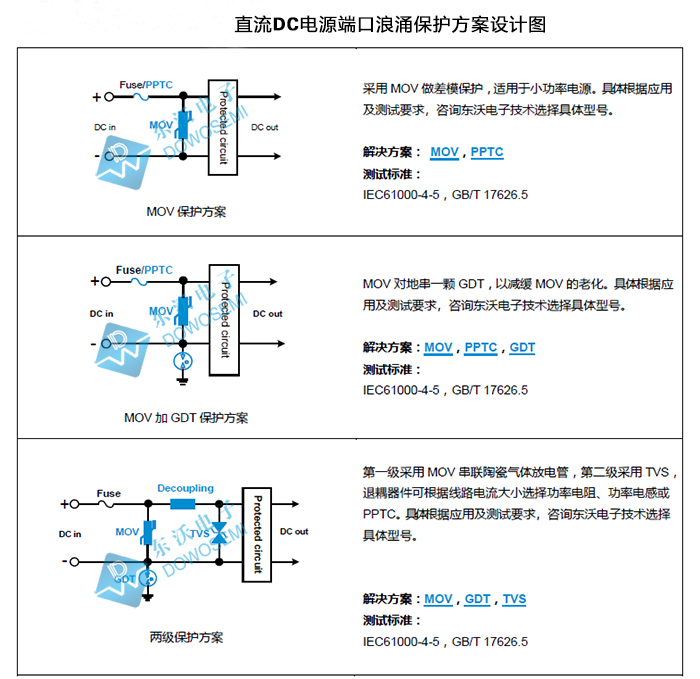

一直以來,在電源端口雷擊或瞬態浪涌防護方案中,電子工程師會組合壓敏電阻MOV、陶瓷氣體放電管、TVS二極管、自恢復保險絲等電路保護器件一起使用。具體如何選用,詳見直流DC電源端口浪涌設計方案圖,如下:


1)壓敏電阻MOV保護方案:選用壓敏電阻MOV做差模保護,此方案適用于小功率電源。具體型號,要根據應用及測試要求選型,詳情咨詢東沃電子技術人員。

2)壓敏電阻MOV加陶瓷氣體放電管GDT保護方案:壓敏電阻對地串一顆陶瓷氣體放電管GDT,減緩壓敏電阻MOV的老化問題。具體型號,要根據應用及測試要求選型,詳情咨詢東沃電子技術人員。

3)兩級保護方案:第一級采用壓敏電阻MOV串聯陶瓷氣體放電管GDT吸收較大的浪涌;第二級選用TVS瞬態抑制二極管對殘壓進一步的吸收。退耦器件(電阻、功率電感、自恢復保險絲等等)需要根據線路電流大小來選擇。這個兩級相互配合的電路保護方案設計,能夠起到一個很好的保護效果作用。具體型號,要根據應用及測試要求選型,詳情咨詢東沃電子技術人員:136 7581 6901(微信同號)朱工
