陶瓷氣體放電管參數含義及選型注意事項

發表日期:2021-06-23瀏覽:1674

很多客戶反應,不太明白陶瓷氣體放電管產品手冊中的參數含義。不可否認,電路保護器件產品規格書手冊用的語言大部分都是英文,沒有一定的英文基礎,還真消化不了。有時候,就算能看得懂,但是面對枯燥無味的參數,半天嚼不出它的含義和作用。為此,參數含義的理解不透徹的話,選型真地會很吃力。工欲善其事必先利其器,陶瓷氣體放電管選型、應用之前,很有必要認真學習下GDT參數含義。

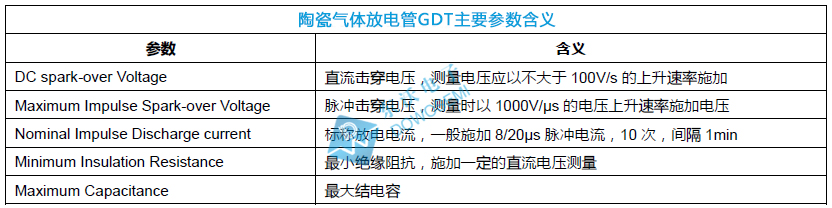

陶瓷氣體放電管主要參數詳解

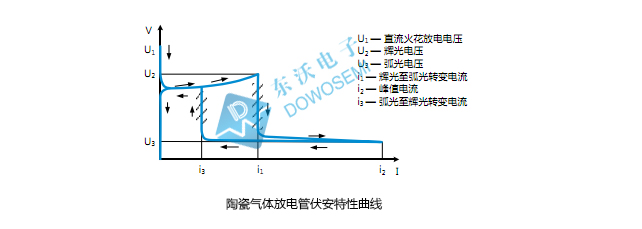

陶瓷氣體放電管是防浪涌過電壓保護器件之一, 其電氣性能取決于氣體種類、壓力、制作工藝、內部電極結構等因素。陶瓷氣體放電管具有通流量大、極間絕緣電阻大、極間電容小、漏電流小等優點,不足的是其響應速度是所有過電壓保護器件中最慢的一個。陶瓷氣體放電管參數有很多,主要參數有:

1)DC spark-over Voltage:直流擊穿電壓,測量電壓應以不大于 100V/s 的上升速率施加。
2)Maximum Impulse Spark-over Voltage:脈沖擊穿電壓,是指施加規定上升率和極性的沖擊電壓,在放電電流流過 GDT 之前,其兩端子間的電壓最大值。測量時以 1000V/μs 的電壓上升速率施加電壓。
3)Nominal Impulse Discharge current:標稱放電電流,是指給定波形的沖擊電流峰值。一般施加 8/20μs 脈沖電流,10 次,間隔 1min。
4)Minimum Insulation Resistance:最小絕緣阻抗,施加一定的直流電壓測量。
5)Maximum Capacitance:最大結電容。


陶瓷氣體放電管選型事項

√ 直流擊穿電壓:在應用中,放電管的直流擊穿電壓下限值應高于線路的最大正常工作電壓,否則會影響電路正常工作。

√ 脈沖擊穿電壓:要確保器件脈沖擊穿電壓值低于后級被保護線路所能承受的最高瞬時電壓值。

√ 標稱放電電流:根據應用場合及線路中可能出現的沖擊電流強度,確定所選用放電管必須達到的耐沖擊電流強度。

√ 續流問題:電壓較高的有源電路不能單獨使用氣體放電管作為過電壓保護器件。為了使放電管能正常熄弧,在有可能出現續流的地方,可在放電管上串聯壓敏電阻或自恢復保險絲等限流器件。

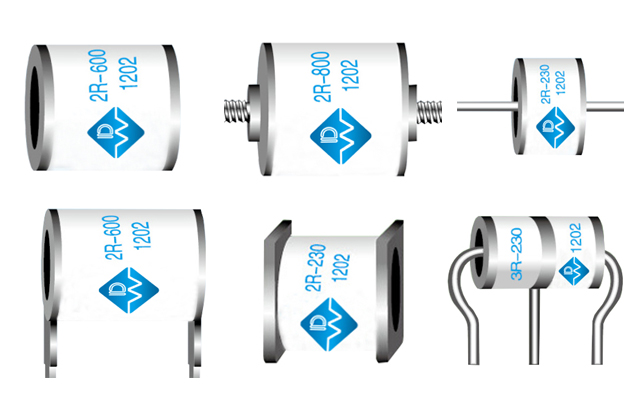

陶瓷氣體放電管種類和應用

1)二極管貼片系列:尺寸Φ4.2x3.5x3.5mm的陶瓷氣體放電管可承受8/20us 3KA通流量,強通流能力、小體積、低電容,用于Coaxial、XDSL端口、Internet網口防護及小型化端口防護。

2)三極管貼片系列:尺寸Φ7.8x5.0x6.0mm,通流量8/20us 10KA,其背部蓋片能很好地解決貼片拋料問題,同時可用于DC 30V電源口防護,還用于RS-485、RS-232、RS-422、XDSL端口防護。

3)插件系列: 尺寸Φ5.5x6mm、Φ8x6mm,8/20us通流量3KA-10KA,用于AC電源口防護的插件陶瓷氣體放電二極管,電壓范圍470V-3600V。

4)大通流系列:外徑尺寸包含Φ16mm、Φ20mm、Φ30mm,通流量8/20us 20KA-120KA,10/350us 4KA-25KA,用于SPD電源防護模塊。

想了解更多有關陶瓷氣體放電管參數、選型、應用,您的專屬產品經理等您來咨詢:136 7581 6901(微信同號)朱經理
