車載專用瞬態抑制TVS二極管型號及選型
發表日期:2021-06-04瀏覽:917
隨著汽車市場對車載電子產品可靠性越來越高,與此同時,車載電子產品趨向于小型化、多功能化、輕薄化等等,普通的瞬態抑制TVS二極管遠遠不能夠滿足車載電子產品更好的保護需求。為了滿足更高的ISO7637-2等級測試,為車載電子產品保級護航,就需要用到車載專用TVS二極管(穩定可靠、小體積、封裝全、符合AEC-Q101標準),助力通過7637車載浪涌5A/5B測試。
TVS廠家東沃電子DOWOSEMI自主研發、生產、銷售的車載專用TVS二極管,能夠解決各種車載浪涌場合的實際防護問題,同時,還能提高產品的防護等級并延長使用壽命,降低成本。具體優勢特性表現在:
1)可靠性高:車載專用TVS管每道工序都是經過加嚴處理、并多次進行測試,同時成品后還需要經過AEC-Q101可靠性測試,測試項目有:高溫反偏,溫度循環,高溫高濕反偏,高溫測試等。2)瞬態功率大:貼片車規級TVS管瞬態功率可從200W高達到8000W,直插車規級TVS瞬態功率可高達6000W。車載浪涌等級高。
3)功率余量足:車規級TVS采用大芯片封裝,功率余量至少在20%以上,可以承受更高的浪涌沖擊。
4)耐溫高:耐175℃高溫,在復雜環境下能穩定工作,散熱性好,進行ISO7637-2沖擊時,可進行多次測試。

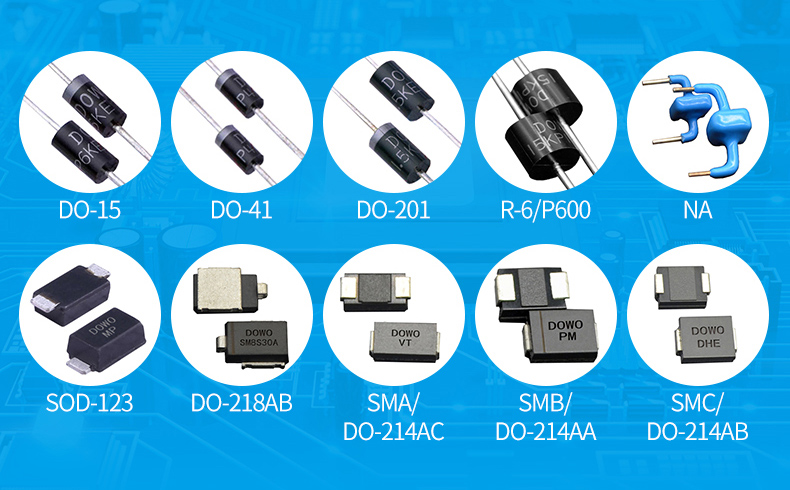

5)封裝型號全:從SOD-123、SMA、SMB、SMC、DO-218AB至R-6/P600封裝全覆蓋,系列多,型號全,具體如下:
·TPSMF系列,SOD-123封裝,功率200W,工作電壓從13V到58V;
·TPSMAJ系列,SMA/DO-214AC封裝,功率400W,工作電壓從10V到58V;
·TPSMBJ系列,SMB/DO-214AA封裝,功率600W,工作電壓從11V到170V;
·TPSMCJ系列,SMC/DO-214AB封裝,功率1500W,工作電壓從10V到78V;
·TPSMDJ系列,SMC/DO-214AB封裝,功率3000W,工作電壓從10V到43V;
·SM5S系列,DO-218AB封裝,功率3600W,工作電壓從10V到43V;
·SM6S系列,DO-218AB封裝,功率4600W,工作電壓從10V到43V;
·TP5.0SMDJ系列,SMC/DO-214AB封裝,功率5000W,工作電壓從10V到58V;
·LDP系列,R-6/P600封裝,功率6000W,工作電壓從12.4V到72V;
·SM8S系列,DO-218AB封裝,功率6600W,工作電壓從10V到43V;
·SM8T系列, DO-218AB封裝,功率4600W,工作電壓從16V到43V;

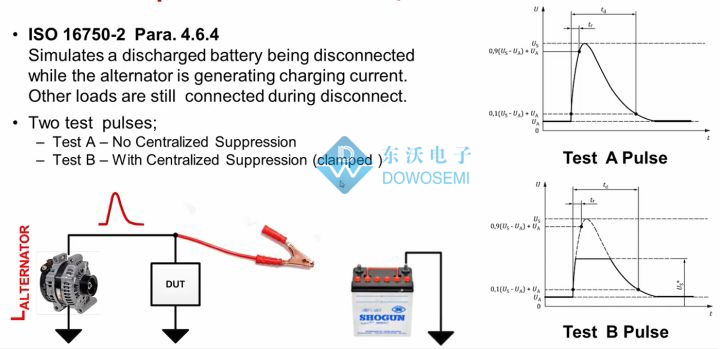

車載專用瞬態抑制TVS二極管主要是抑制汽車拋負載浪涌,不同封裝TVS承受車載浪涌能力不一樣,在實際應用中,要根據需求來選擇。TVS二極管實際上板測試后,測試能力可能會更強,因為負載會分流。汽車12V系統主要推薦使用22V、24V的TVS二極管;汽車24V系統主要推薦使用33V、36V的TVS二極管。具體使用什么型號的TVS,還是需要根據車載產品的電路保護需求來選型!
