當前位置:東沃電子官網首頁>產品百科>TVS二極管

雙向TVS二極管

發表日期:2021-05-13瀏覽:1257

過電壓防浪涌保護器件TVS瞬態電壓抑制二極管,是一種高效新型的電路保護元件,憑借其自身獨有的優勢:半導體工藝、穩定可靠、玻璃鈍化工藝、導通電壓精準、PS秒級響應速度、瞬態功率大、擊穿電壓偏差小、低漏電流、低動態內阻、箝位電壓易控制、封裝形式多樣、小體積易安裝等等,被廣泛應用于敏感電子產品中,如汽車電子、工業設備、通訊設備、消防電子、家電等等。TVS二極管種類很多,根據方向可分為單向TVS和雙向TVS;根據極性可分為單極性TVS和雙極性TVS;根據外形可分為貼片TVS和直插TVS;根據功率可分為大功率TVS和小功率TVS……

接下來,TVS二極管廠家東沃電子DOWOSEMI重點要分享的是有關雙向TVS二極管的話題。雙向TVS二極管和單向TVS有什么區別呢?如何區分雙向TVS二極管?雙向TVS二極管型號有哪些?

雙向TVS二極管和單向TVS二極管的區別

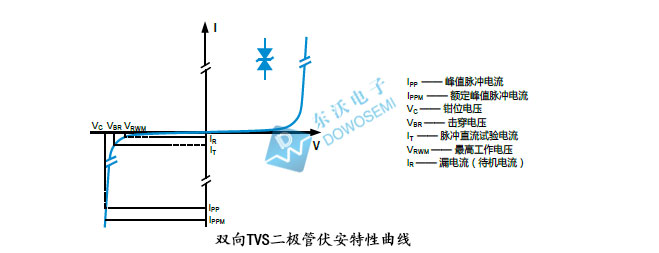

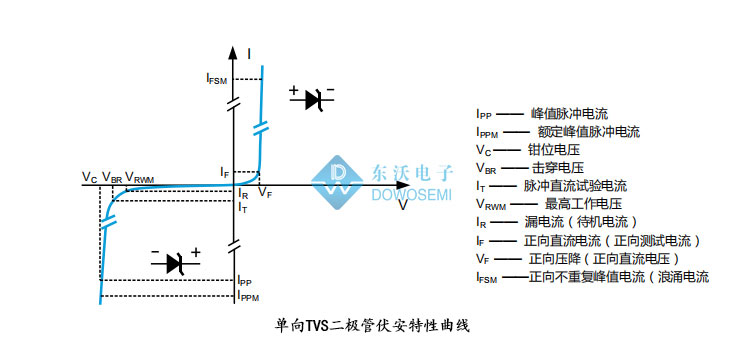

單向和雙向TVS管伏安特性曲線和相關參數說明如下圖:

從上圖可以看出,雙向TVS二極管伏安特性曲線在第一象限與第三象限極性相反,特性相似、當單向TVS二極管反向偏置時,它有兩種工作模式:待機(高阻抗)或鉗制(相對的低阻抗),詳見單向TVS二極管伏安特性曲線第三象限。在應用方面的區別,一般而言,單向TVS應用在直流電路中,雙向TVS應用在交流電路中,具體詳情建議咨詢專業的技術員。

如何區分雙向TVS二極管?

雙向:bi-directional unit,簡稱Bi;單向:uni-directional unit,簡稱Uni。關于TVS二極管如何區分單雙向這個問題,最可靠的方法就是查看對應料號的產品手冊,其中Bi列表中表示的是單向,Uni列表中表示的是雙向。當然還可以根據型號更直觀地辨別,TVS二極管型號尾綴CA是雙向,A的話是單向,如3KP33CA是雙向TVS二極管,3KP33A是單向TVS。當然,不同品牌供應商對TVS二極管型號命名方式還是略有差異的,一般而言,都是國標統一的型號,不會存在太大的差異。當然還可以借助萬用表來測試判斷單雙,雙向TVS測試兩邊都有電壓,單向則一邊通。


雙向TVS二極管型號

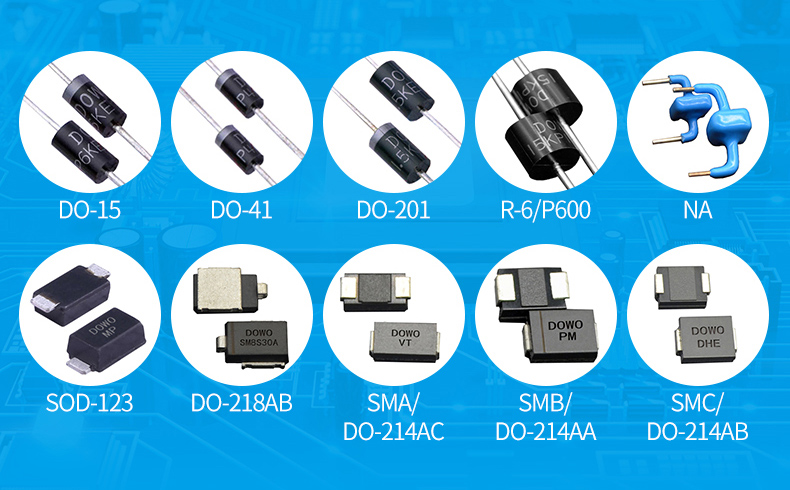

雙向TVS二極管封裝形式多樣:DO-218AB、SMA、SMB、SMC、SOD-123、DO-41、DO-15、DO-201、P600等等。雙向TVS二極管型號齊全,接下來從貼片和直插兩個方面列舉部分型號:

1)雙向貼片瞬態抑制二極管:SM8S36A(6600W功率、DO-218AB封裝)、SMF220CA(200W功率、SOD-123封裝)、SMAJ440CA(400W功率、SMA封裝)、TPSMAJ85CA(400W功率、SMA封裝)、SMBJ400CA(600W功率、SMB封裝)、TPSMBJ170CA(600W功率、SMB封裝)、SMCJ350CA(1500W功率、SMC封裝)、TPSMCJ78CA(1500W功率、SMC封裝)、SMDJ300CA(3000W功率、SMC封裝)、TPSMDJ43CA(3000W功率、SMC封裝)、5.0SMDJ250CA(5000W功率、SMC封裝)、TP5.0SMDJ58CA(5000W功率、SMC封裝)……

2)雙向直插瞬態抑制二極管:P4KE600CA(400W功率、DO-41封裝)、P6KE550CA(600W功率、DO-15封裝)、1.5KE520CA(1500W功率、DO-201封裝)、3KP440CA(3000W功率、P600封裝)、5KP400CA(5000W功率、P600封裝)、LDP60CA(6000W功率、P600封裝)、15KP280CA(15000W功率、P600封裝)、30KP320CA(30000W功率、P600封裝)……

雙向TVS二極管型號如此之多,具體選用什么型號的TVS為電路安全保駕護航,建議找專業的TVS二極管生產廠家東沃電子DOWOSEMI,免費提供方案設計、選型支持、樣品申請!
