TVS二極管的作用
發表日期:2020-09-27瀏覽:1487
TVS二極管的作用是什么?關心這個問題的人,大多數是剛接觸電子元器件的人士,抱著一顆學習的心態來了解TVS瞬態抑制二極管,暫時不需要采購TVS,或許未來某一天才會用上。那么,TVS瞬態抑制二極管到底是一種什么樣的電子元器件呢?它的作用是什么?
TVS二極管定義
TVS二極管是一種新型高效電路保護元器件,是在齊納二極管工藝基礎上發明。業內對TVS二極管的叫法有很多,TVS、TVS管、瞬態電壓抑制二極管、瞬態抑制二極管、瞬變電壓抑制二極管、瞬變抑制二極管、瞬態二極管、瞬變二極管等等。TVS二極管有單雙向之分,其電路符號和齊納二極管相同,但是其工作原理與齊納二極管是有差異的。

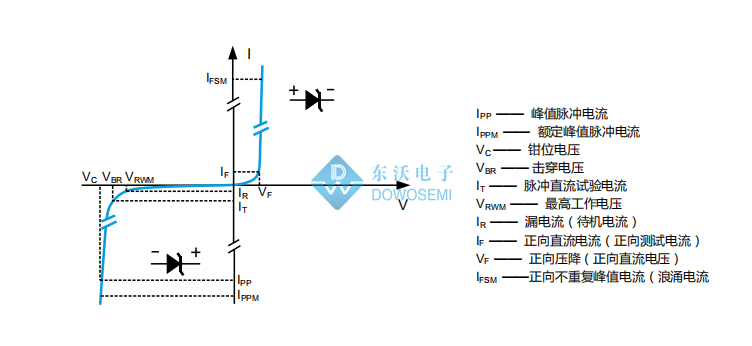

TVS二極管特性
TVS二極管之所以能夠被廣泛應用計算機系統、通信設備、交/直流電源、汽車、電子鎮流器、家用電器、儀器儀表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、 CDMA、GSM、數字照相機的保護、共模/差模保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪聲的抑制等各個領域,主要還是由于其瞬態功率大、響應時間快、低電容、低漏電流、擊穿電壓偏差小、鉗位電壓易控制、小體積、易安裝等優勢。
TVS二極管作用

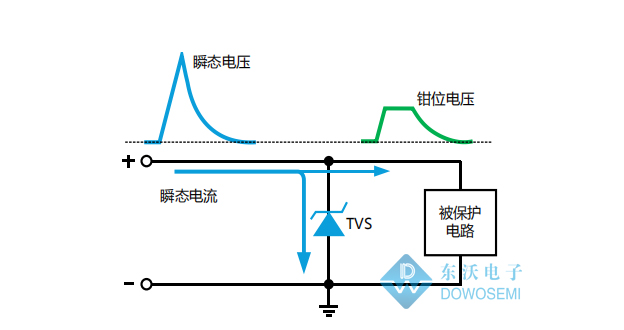

那么,TVS二極管的作用是什么呢?了解其作用之前,先來看看TVS二極管工作原理。當TVS二極管的兩端經受瞬間高能量沖擊時,它以PS秒級的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩梗晕找粋€(gè)瞬間大電流,把它的兩端電壓箝制在一個預定的數值上,從而保護后面的精密元器件不受瞬態高壓尖峰脈沖的沖擊。從TVS二極管的工作原理可以看出,TVS二極管的作用就是浪涌保護。
TVS二極管種類繁多,貼片直插,大功率小功率、高壓低壓、低電容高電容等等,封裝多樣,總有一款能夠滿足您的需求。有關TVS管選型,可以多看看這篇干貨:TVS二極管選型指南。
