TVS二極管絲印,如何看型號?
發表日期:2020-06-11瀏覽:3818
關于“TVS二極管絲印”這個話題,網上幾乎都沒有這方面的科普文章,看到的更多的是網友們急切的詢問:
雙向TVS二極管,表面絲印ZM,請問具體是什么型號的TVS二極管?
各位大俠,貼片TVS二極管,上面絲印是PEV,這是什么二極管?
有TVS二極管對照表嗎?身邊有一顆物料,上面印字是:DOWO FM,是什么型號的?
……
細心的電子工程師會發現,元器件上面一般都有各種字母和數字,業內統稱“絲印”,不同的元器件,絲印的含義不一樣。對于TVS二極管而言,根據上面的絲印,就可以判斷出其生產廠家和型號。TVS二極管有直插和貼片之分,以東沃電子供應的TVS二極管為例,直插TVS二極管的絲印組成:品牌+型號。根據直插TVS二極管絲印,其型號一目了然。
然而,對于貼片TVS二極管而言,卻要經歷一定的波折才能獲得型號。東沃電子自主研發、生產、銷售的貼片TVS二極管,其絲印是這樣組成:品牌+型號縮寫碼。關于型號縮寫碼,這個是根據國際標準來的,正規廠家生產的TVS二極管,其縮寫碼都能夠根據TVS二極管對照表查詢出來。
根據東沃電子TVS二極管產品手冊,經查詢,得知:

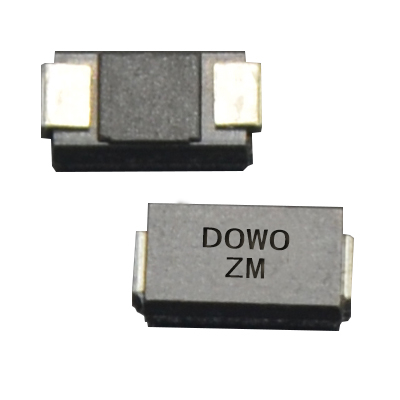

1)絲印ZM的雙向TVS二極管,型號是:SMAJ64CA,峰值脈沖功率400W,DO-214AC(SMA)封裝。

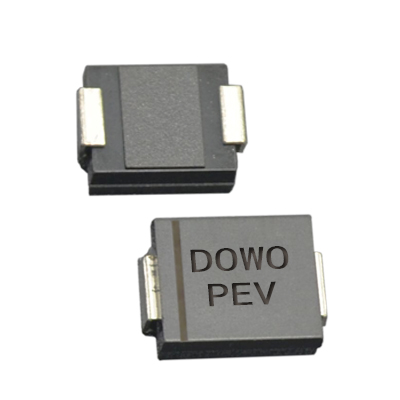

2)絲印PEV的貼片TVS二極管,型號是:SMDJ20A,峰值脈沖功率3000W,DO-214AB(SMC)封裝。

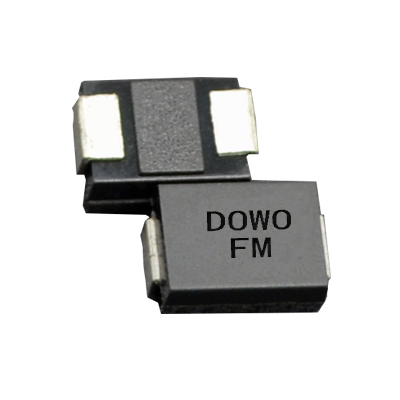

3)絲印DOWO FM的TVS二極管,型號是:SMBJ440CA,峰值脈沖功率600W,DO-214AA(SMB封裝)。
關于TVS二極管絲印這個問題,今天就分享到這兒了!還有不明白的地方,東沃電子隨時為您服務,免費方案、免費測試、免費樣品、免費咨詢,一站式為您服務!
