在TVS二極管選型過程中，其鉗位電壓、工作電壓、擊穿電壓、漏電流、功率、封裝等是關注的重點。其中封裝，是選型第一步需要確認的因素。TVS二極管封裝從大方面來講，有直插和貼片之分，具體類型有：

1）貼片封裝：DO-214AA（SMB）、DO-214AB（SMC）、DO-214AC（SMA）、SOD-123、DO-218AB等等；

2）直插封裝：DO-15、DO-41、DO-201、P600（R-6）、NA等等。

今天要科普的話題是：DO-214AA（SMB）封裝TVS二極管。貼片TVS二極管相對來說，是應用頻率比較高的電路保護器件，尤其是DO-214AA（SMB）封裝TVS二極管。那么，問題來了，封裝形式DO-214AA（SMB）的TVS二極管有哪些呢？

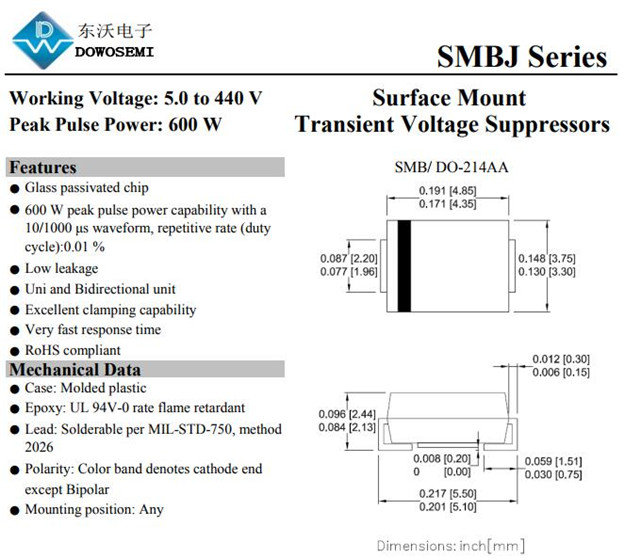

? SMBJ系列：峰值脈沖功率600W，工作電壓5.0V-440V，單雙向，型號齊全；

? P6SMB系列：峰值脈沖功率600W，工作電壓6.8V-600V，單雙向，型號齊全；

? TPSMBJ系列：峰值脈沖功率600W，工作電壓11V-170V，單雙向，型號齊全，車規級TVS二極管；

? SMB10J系列：峰值脈沖功率1000W，工作電壓5.0V-85V，單雙向，型號齊全；

? SACB系列：峰值脈沖功率500W，工作電壓5.0V-50V，單雙向，型號齊全，低電容TVS二極管。

具體型號和產品規格書，可向TVS二極管廠家東沃電子索取。在TVS二極管選用過程中，需要注意的事項有很多。在小電流負載的保護中，要有意識地在線路中增加限流電阻，否則會影響線路的正常工作。對于重復出現的瞬變電壓抑制，需要注意的是TVS二極管的穩態平均功率是否在安全范圍內。TVS二極管規格書上給的只是特定脈寬下的吸收功率，在實際電路中，脈沖寬度是變化莫測的，在TVS管選型時，對脈寬要降額使用。具體，還需要在專業的技術員指導下完成！電路保護器件廠家，東沃電子，從方案設計、方案整改、器件選型、EMC測試、樣品供應一站式滿足您的需求。同時，還能夠根據客戶的差異化需求定制！
