TVS二極管有方向嗎?
發表日期:2020-05-13瀏覽:3532
經常碰到客戶咨詢這樣的問題:3KP30A是什么二極管?TVS二極管有方向嗎?雙向TVS二極管有正負極嗎?瞬態抑制二極管的正負如何區分?單向TVS二極管正負極怎么接?如何測量TVS二極管的好壞?雙向TVS二極管需要區分正負極嗎?
TVS二極管是什么?TVS二極管,是在齊納二極管工藝基礎上發明的一種高效能電路保護器件,用于過電壓和浪涌防護。一旦電子產品確認需要防止過高電壓和瞬態浪涌,電子工程師都會優先測試TVS二極管是否能夠滿足產品的防護需求。TVS二極管種類繁多,型號齊全,有單雙向之分。
TVS二極管的單雙向與正負極息息相關。雙向TVS二極管沒有正負極之分,在電路焊接中是不需要區分正負極的;單向TVS二極管有正負極之分,有陰極線的一端為負極。那么,關鍵問題來了,TVS二極管的單雙向如何區分呢?

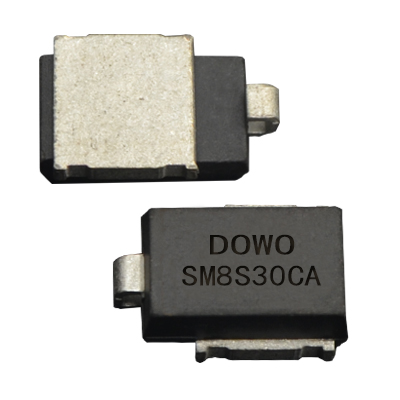

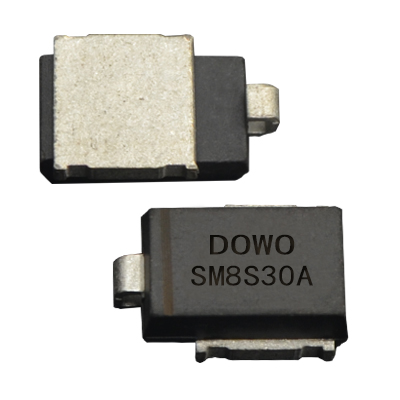

1)看型號:型號尾綴后面是CA的,是雙向TVS二極管;尾綴后面是A的,是單向TVS二極管。以TVS二極管SM8S30CA和SM8S30A為例,SM8S30CA是雙向,SM8S30A是單向的。
2)看規格書:雙向TVS二極管雙向?qū)?,單向TVS二極管單向?qū)ā?br style="text-align: left;"/>3)萬用表測:兩邊都有電壓的是雙向TVS二極管;一邊通的是單向TVS二極管。
