電路保護,從保護元器件選型開始
發表日期:2020-04-24瀏覽:1549
隨著電子技術的迅速發展,電子產品向智能化、小型化、集成化、多功能化、高功率化等方向發展。同時,面向高頻率、高運算速度的運行模式,給電子產品中的電路保護元器件帶來了更大的挑戰。在汽車電子、消費電子、通信基站、工業控制、航空航天等領域,高浪涌、高電壓、靜電等往往是引起電路失效的罪魁禍首。為此,電路保護是不容忽視的問題。

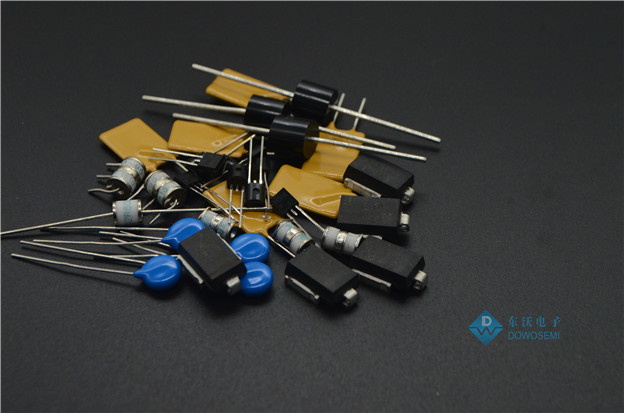

電路保護,從保護元器件選型開始。電路保護元器件分為兩種:過壓保護器件(TVS二極管、ESD靜電保護二極管、壓敏電阻)和過流保護器件(自恢復保險絲PPTC)。對于工程師而言,必須熟悉各種保護元器件的特點和應用。選擇正確和合適的電路保護器件,是實現高效、可靠電路保護設計的關鍵。在選擇電路保護元器件時,其不能影響電路的正常工作,此外,還須防止任何電壓瞬態造成整個系統的重復性或非重復性的不穩定行為,進行多次模擬測試,從而實現電路防護方案的可靠性和實用性。
面對ESD、過壓、浪涌、過熱等現象帶來的威脅,選擇電路保護器件除了要關注伏安特性、保護級別等因素之外,還要考慮其他更多的問題。比如,電子設備越來越輕薄,為了符合尺寸的限制并在更小的占位面積中提供電路保護,電路保護元器件制造商需要研發出尺寸更小的元器件,這就需要廠商不斷提高元器件的能量密度,當電子設備接口速率不斷提升,為保證信號完整性就必須考慮保護器件電容的大小,保護方案必須緊隨接口發展的趨勢,確保接口的可靠性,同時還得保證保護元器件的耐沖擊次數、抗震、防潮等因素。
想了解更多有關電路保護元器件應用和選型知識,可查閱這幾篇文章:
1)TVS瞬態抑制二極管選型指南
2)ESD靜電保護二極管選型指南
3)陶瓷氣體放電管選型指南
4)壓敏電阻選型指南
5)自恢復保險絲選型指南
6)半導體放電管選型指南
