TVS二極管參數,選型必知

發表日期:2020-04-21瀏覽:1183

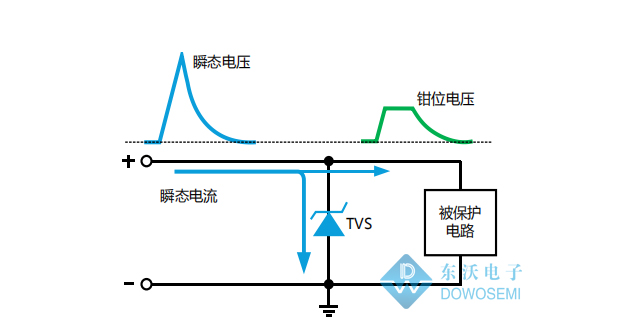

TVS瞬態抑制二極管(Transient Voltage Suppressors),用于保護易受干擾的電路免遭高浪涌、高電壓、靜電放電、電感負載開關、感應雷等沖擊和威脅。在電路中,TVS往往是“隱藏”的,直到一個瞬態事件出現時,才起作用。TVS二極管,一種高效能的電路保護器件,廣泛應用于家電、汽車、通信、家庭娛樂、工業、照明、移動設備、個人電腦等領域。TVS二極管種類繁多、峰值脈沖功率200W-30000W、封裝形式多樣、型號齊全。在電路保護應用中,需要根據電路保護需求來確定型號,這就涉及到了TVS二極管選型這個問題。


工欲善其事必先利其器,TVS二極管選型之前,必先讀懂TVS二極管參數,才能開啟TVS二極管選型之旅。

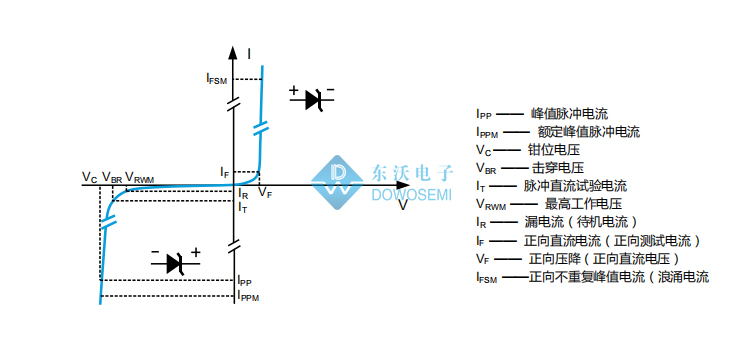

1)VRWM 截止電壓,IR 漏電流
VRWM:截止電壓, TVS的最高工作電壓,可連續施加而不引起TVS 劣化或損壞的最大的直流電壓或交流峰值電壓。
在VRWM 下,TVS 認為是不工作的,即是不導通的。
IR:漏電流,也稱待機電流。在規定溫度和最高工作電壓條件下,流過TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量,對于某一型號TVS,IR 應在規定值范圍內。

2)VBR 擊穿電壓
VBR:擊穿電壓,指在V-I 特性曲線上,在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS 兩端的電壓。對于低壓TVS,由于漏電流較大,所以測試電流選取的IT較大。

3)IPP 峰值脈沖電流 ,VC 鉗位電壓
IPP:峰值脈沖電流,給定脈沖電流波形的峰值。TVS 一般選用10/1000μs 電流波形。
VC:鉗位電壓,施加規定波形的峰值脈沖電流IPP 時,TVS 兩端測得的峰值電壓。
IPP 及VC 是衡量TVS 在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數,這兩個參數是相互聯系的。對于TVS 在防雷保護電路中的鉗位特性,可以參考VC這個參數。對于相同型號TVS,在相同IPP下的VC 越小,說明TVS 的鉗位特性越好。TVS 的耐脈沖電流沖擊能力可以參考IPP,同型號的TVS,IPP越大,耐脈沖電流沖擊能力越強。


4)結電容
TVS二極管的結電容一般在幾十皮法至幾十納法。對于同一功率等級的TVS,其電壓越低,電容值越大。在一些通信線路中,尤其要關注TVS的結電容。

5)封裝形式
TVS二極管的功率從封裝形式上也可以體現,封裝體積越小,其功率一般也越小,因?yàn)門VS管的芯片面積直接決定了TVS 的功率等級。電路工程師可根據電路設計及測試要求選擇合適封裝的TVS器件。目前,業內提供的TVS二極管封裝形式有:SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218A、DO-41、DO-15、DO-201、R/P-600等。
