TVS二極管參數,有哪些?

發表日期:2019-11-25瀏覽:1510

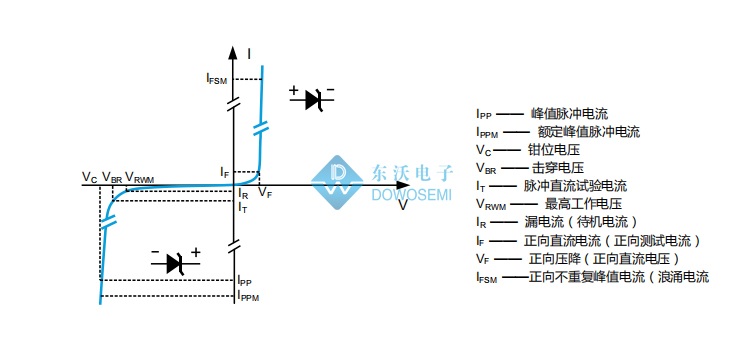

TVS二極管,作為一種高效能的電路過壓保護器件,種類繁多、型號齊全,面對琳瑯滿目的TVS二極管,該選擇哪個型號的物料合適呢?這就涉及到了“TVS二極管選型”這個話題。工欲善其事必先利其器,在開展TVS二極管選型工作之前,非常有必要先了解下TVS二極管選型過程中會涉及到的幾個參數。


1)最大鉗位電壓:施加規定波形的峰值脈沖電流IPP時,TVS二極管兩端測得的峰值電壓;
2)最大反向工作電壓:最高工作電壓,可連續施加而不引起TVS二極管劣化或損壞狀態下,達到最大的直流電壓或交流峰值電壓。
3)反向擊穿電壓:在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS兩端的電壓;
4)峰值脈沖功率:是指 10/1000μs 波的脈沖峰值電流 IPP 與最大箝位電壓 VC 的乘積;
5)漏電流:在規定溫度和最高工作電壓條件下,流過TVS二極管的最大電流,其值是在截止電壓下測量的;
6)電容值:這個參數往往很容易忽略,在通信線路的防護中,尤其要注意TVS二極管的電容值;

TVS二極管選型步驟:選擇TVS最高工作電壓Vrmw→選擇TVS鉗位電壓VC→選擇TVS的功率→評估漏電流Ir的影響→評估結電容的影響。

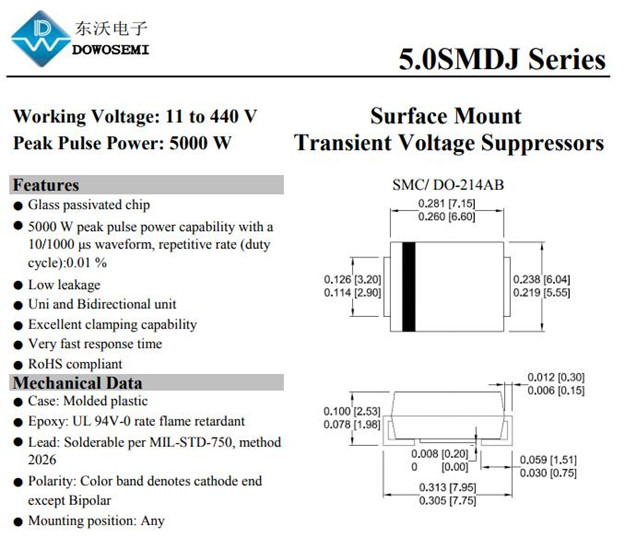

比如:在一個電路中,正常工作電壓VCC是24V,最高工作電壓Vmax是26V,后級電路可承受的最高瞬態電壓為50V,實驗的測試波形為 8/20μs波形,測試電壓500V,測試電源內阻及PPTC的靜態電阻合計為2Ω。根據一系列計算,建議選用5.0SMDJ26A這個物料,由于是用在電源端口,其結電容和漏電流可以忽略。
