大功率瞬態抑制TVS二極管,東沃電子,型號齊全
發表日期:2019-11-15瀏覽:1837
關于大功率瞬態抑制TVS二極管,很多人正在搜:
SM8S30A大功率TVS二極管采購,哪家供應商好?有現貨的優先。
大功率瞬態抑制二極管有哪些系列,具體型號有哪些,如何選型?
針對雷擊活動引起高浪涌的電路保護方案,該選擇哪種保護器件比較合適?
……
對于電子工程師來說,在設計電路防護方案之前,必須要了解、清楚、熟悉各類電路保護器件的工作原理、防護類型、參數特性、選型指南等。TVS瞬態抑制二極管,是目前國際上普遍使用的一種高效能電路保護器件,雖然外形與普通二極管無異,但卻能吸收高達數千萬的浪涌功率,Ps級響應速度、箝位電壓易控制、擊穿電壓偏差小、低漏電流、低電容、高可靠性,應用于敏感電子零件過壓保護中。TVS管根據封裝和內部結構,可分為貼片和直插;根據極性,可分為單向和雙向;根據功率大小,可分為大功率TVS管和小功率TVS管。接下來,電路保護器件廠商東沃電子科普一些關于大功率TVS二極管的知識。
大功率直插TVS瞬態抑制二極管
峰值脈沖功率大于3000W以上的TVS就屬于大功率瞬態抑制二極管。在電路安全防護過程中,大功率TVS管是應用比較廣泛的一種保護器件,目前東沃電子直供的大功率直插TVS二極管主要有:
1)TVS管3KP系列:峰值脈沖功率3000W,封裝R-6/P600,工作電壓5.0V-440.0V,脈沖電流4.21A-326.09A;
2)TVS管5KP系列:峰值脈沖功率5000W,封裝R-6/P600,工作電壓5.0V-440.0V,脈沖電流7.01A-543.48A;
3)TVS管LDP系列:峰值脈沖功率6000W,封裝R-6/P600,工作電壓12.4V-72.0V,脈沖電流61.5A-350A;
4)TVS管15KP系列:峰值脈沖功率15000W,封裝R-6/P600,工作電壓17.0V-280.0V,脈沖電流33.20A-515.40A;
5)TVS管30KP系列:峰值脈沖功率30000W,封裝R-6/P600,工作電壓28V-320.0V,脈沖電流57.00A-606.00A;
大功率貼片TVS瞬態抑制二極管
東沃電子直供的大功率貼片TVS二極管主要有:
1)TVS管SMDJ系列:峰值脈沖功率3000W,封裝SMC/DO-214AB,工作電壓5.0V-440.0V,脈沖電流4.21A-312.50A;
2) TVS管TP5.0SMDJ系列: 峰值脈沖功率5000W,封裝SMC/DO-214AB,工作電壓10.0V-58.0V,脈沖電流53.50A-294.12A;
3)TVS管SM5S系列:峰值脈沖功率3600W,封裝DO-218AB,工作電壓10.0V-43.0V,脈沖電流52A-212A;
4)TVS管SM6S系列:峰值脈沖功率4600W,封裝DO-218AB,工作電壓10.0V-43.0V,脈沖電流66A-271A;
5) TVS管5.0SMDJ系列:峰值脈沖功率5000W,封裝DO-218AB,工作電壓11.0V-440.0V,脈沖電流7.01A-248.76A;
6) TVS管TP5.0SMDJ系列: 峰值脈沖功率5000W,封裝SMC/DO-214AB,工作電壓10.0V-58.0V,脈沖電流53.50A-294.12A;
7) TVS管SM8S系列:峰值脈沖功率6600W,封裝DO-218AB,工作電壓10.0V-43.0V,脈沖電流95.1A-388A;

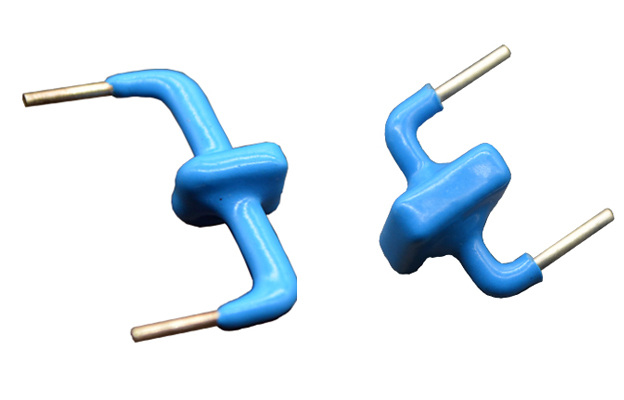

藍寶寶浪涌抑制器,高效能防浪涌器件
值得一提的是,東沃電子還生產防雷擊浪涌抑制保護器件BPSS藍寶寶浪涌抑制器,為供電設備的安全保駕護航,品質卓越、可靠穩定、耐用不易老化,小體積,取代了傳統大體積、笨重的防雷電模塊,廣泛應用于通信、服務器、大型醫療設備、工業控制、鐵路軌道信號控制室、航空電子設備、數據中心等領域。東沃電子藍寶寶浪涌抑制器KA系列,符合國家標準IEC-61000-4-2 ESD,15kV(Air),8kV (Contact),抗雷擊等級更高,具體型號有:K1076、KA058、KA076、KA380、KA430、KB058、KB066、KB076、KB170、KB190、KB240、KB380、KB430、KC058、KC066、KC076、KC170、KC190、KC240、KC380、KC430、KD058、KD076。
東沃電子大功率TVS二極管種類多型號全,在電路保護中,具體選用哪種型號的物料,還需要在專業技術人員的指導下進行TVS管選型。同時,東沃電子還可以根據客戶的需求定制保護器件,免費提供相關配套服務。
