PSM712瞬態抑制TVS二極管,RS-485端口EMC防護元器件

發表日期:2019-10-18瀏覽:1371

提及RS-485,不管是對老手電子工程師還是新手電子工程而言,并不覺得陌生。RS-485端口專為通信聯網接口而生,起源于在工業、電力、自動化及儀器儀表選型時,需要一個具有聯網通訊的接口。在RS-485通訊接口中,只需要兩根通訊線,就可在2個或2個以上的機器設備上進行數據傳輸,但是,在這種情況,就很容易發生ESD、EFT、Surge共模干擾,此時,就需要對RS-485端口進行EMC防護。那么,該如何防護呢?

專業高品質被動保護器件廠商——東沃電子,按照國際電工委員會規范和設計原則,設計出三種不同級別的RS485端口EMC防護方案,并已通過EMC測試認證,從事根本上解決了RS-485端口工模的問題。在整個防護方案中,PSM712瞬變抑制TVS二極管陣列是關鍵。


有一種TVS二極管陣列,叫PSM712

PSM712瞬態抑制TVS二極管陣列是專為保護具有非對稱工作電壓(-7V至12V)的RS-485應用而設計的,使其端口免受ESD、EFT和雷電導致的浪涌電流帶來的危害。TVS二極管陣列PSM712,能夠吸收高于IEC 61000-4-2國際標準規定之最高級別的反復性ESD放電,同時在極低的箝位電壓下安全地耗散19A的8/20us波形浪涌電流,根本不用擔心其功能會發生退化。

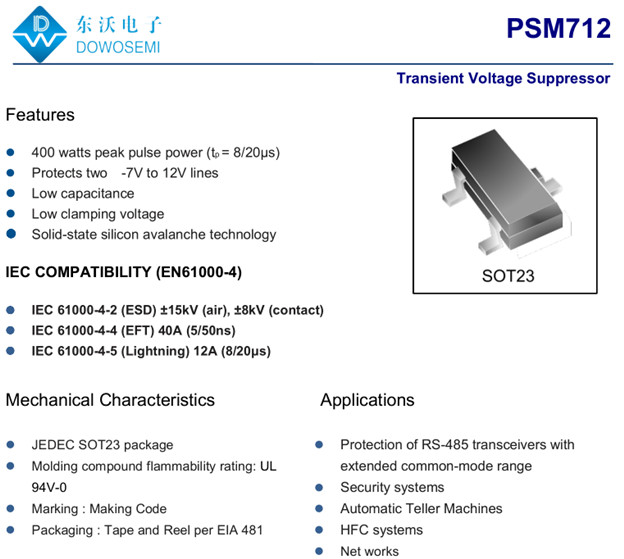

東沃電子供應的PSM712瞬態抑制二極管陣列參數詳解:

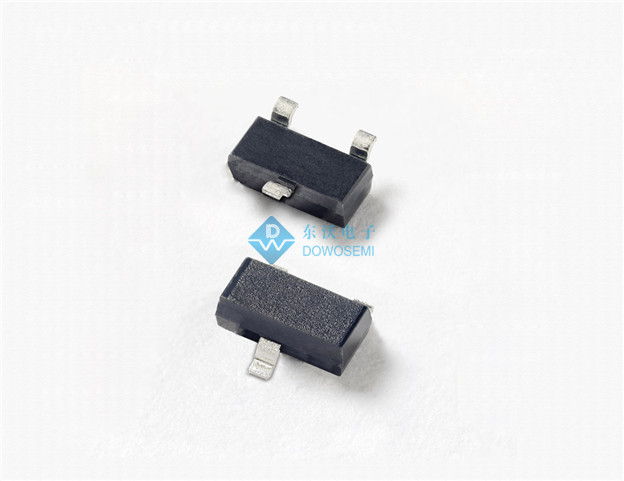

封裝:SOT-23

功率:400W

電壓:12V

電容值:55pF-75pF

浪涌電流:12A

PSM712瞬變抑制二極管陣列特色優勢

? 高可靠浪涌和增強型ESD保護功能;

? 非對稱斷態電壓,符合RS-485收發器規格;

? 低動態電阻(0.5Ω TYP)提供出色的箝位性能;

? 出色的功率處理能力,相比行業其他解決方案高出50%,帶來更多的自由度;

? 低箝位電壓,不干擾線路的正常工作;

? 低動態電阻(0.5Ω TYP)提供出色的箝位性能;

? 75pF最大的低電容負載有利于保持信號的完整性,同時,在長距離RS-485布線中,能夠? 最大限度減少數據的丟失;

? 符合AEC-Q101汽車級標準;

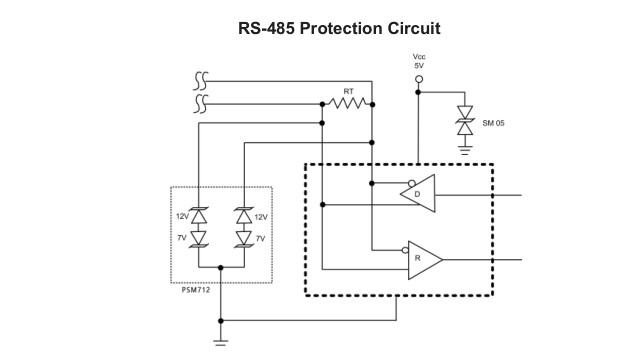

PSM712瞬態抑制二極管陣列在RS-485中的應用

EIA RS-485 specifies a ±7V ground difference between devices on the bus. This permits the bus voltage to range from +12V (5V + 7V) to -7V (0 - 7V).The PSM712 is designed to protect two RS-485 data lines in extended common mode applications. The PSM712 may be used to protect devices from transient voltages resulting from ESD, EFT, and lightning.The device is designed with asymmetrical operating voltages for optimum protection. The TVS diodes at pins 1 and 2 have a working voltage of 12 volts. These pins are connected to the differential data line pairs. The TVS diodes at pin 3 have a working voltage of 7 volts. Pin 3 is connected to ground. The internal TVS diodes of the PSM712 will protect the transceiver input from positive transient voltage spikes greater than 12V and Negative spikes greater than 7V.

除了RS-485端口的防護應用,PSM712瞬變抑制二極管陣列還應用在汽車電子、現場總線、安全系統、自動柜員機(ATM)、自動化設備、企業交換機、通訊設備、HFC系統、DMX512、Modbus、Profibus現場總線等產品領域中。具體電路安全應用解決方案,可與東沃電子FAE工程師詳細溝通。東沃電子自主研發、生產、銷售的PSM712,品質保障、貨源充足、現貨庫存、閃電供貨,同時從方案設計、產品選型、EMC測試、樣品申請、個性定制等一站式滿足廣大客戶的需求。
