瞬態抑制二極管SMBJ系列,咨詢量最多的TVS二極管
發表日期:2019-10-11瀏覽:1047
瞬態抑制二極管,是應用最廣泛的一種新型高效電路保護器件,有電壓、浪涌、靜電的地方就有TVS的存在。東沃電子,作為業內專業高品質保護器件供應廠商,自主研發、生產、銷售全系列電路保護元器件。其生產的表面貼裝型TVS瞬態電壓抑制器SMBJ系列,峰值脈沖功率600W,工作電壓5V-440V,采用SMB/DO-214AA封裝,專門用于保護敏感電子設備免受雷擊和其他瞬態電壓事件引起的瞬態電壓影響。近日,前來咨詢SMBJ24CA、SMBJ30CA、SMBJ48CA、SMBJ36CA、SMBJ200A、SMBJ22CA、SMBJ36CA、SMBJ33A、SMBJ3.3A、SMBJ8.0CA、SMBJ6.5CA、SMBJ60CA、SMBJ51CA、SMBJ6.0CA、SMBJ9.0CA、SMBJ43CA、SMBJ20CA、SMBJ250CA、SMBJ26CA、SMBJ12CA、SMBJ100CA、SMBJ18CA、SMBJ75CA、SMBJ7.0CA、SMBJ58A、SMBJ24A、SMBJ200CA等型號的采購商特別的多,是咨詢量最多的物料之一。

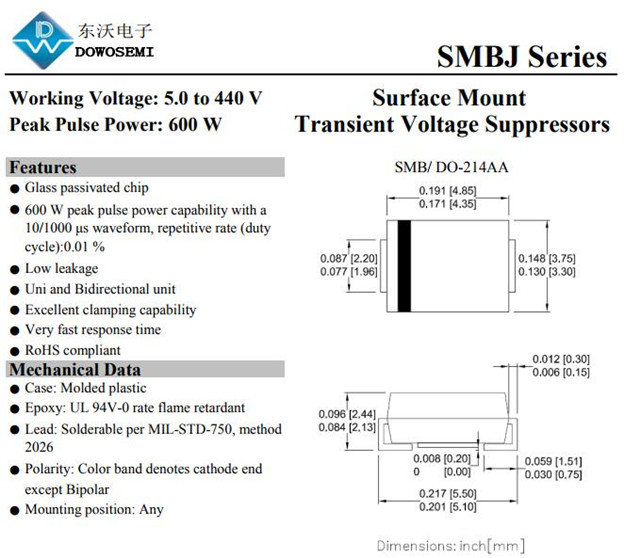

600W貼片TVS二極管SMBJ系列特性
為表面安裝應用優化電路板空間,SMB/DO-214AA貼片封裝,體積小,集成度高
低漏電流,單向和雙向單元,玻璃鈍化結,低電感,優良的鉗位能力
600W的峰值功率能力在10×1000μs波形重復率(占空比):0.01%
快速響應時間:從0伏特到最小擊穿電壓通常小于1.0ps
在電壓高于12V時,典型的反向漏電流小于5μA
高溫焊接:終端260°C/40s,塑料包裝阻燃等級達UL94V-0
無鉛電鍍霧錫,無鹵化,符合RoHS
典型失效模式是在指定的過電壓或過電流下出現
晶須測試是基于JEDEC JESD201A按表4a和4c進行
IEC-61000-4-2 ESD 15kV(空氣放電),8kV(接觸放電)
數據線的ESD保護符合IEC 61000-4-2(IEC801-2)
數據線的EFT保護符合IEC 61000-4-4(IEC801-4)
TVS二極管SMBJ18CA在75KW伺服驅動器的應用
在75KW級伺服驅動電路,IGBT模塊實現變頻電路,而一般IGBT模塊的柵源電壓一般不超過20V,因電機的存在,電磁干擾會通過電源、地等通路傳導到IGBT的門極,由于高壓脈沖極容易受損,所以通常會選擇采用TVS二極管來保護。高品質電路保護器件廠家東沃電子供應的SMBJ18CATVS管,峰值吸收功率可達600W,鉗位電壓20V,可靠保護IGBT門極驅動。具體解決方案設計和瞬態抑制二極管選型指南,可與東沃電子技術員詳細溝通,免費提供技術支持!
SMBJ系列TVS器件高可靠性,集成度高、符合AEC-Q101標準,非常適合保護I/O接口,Vcc總線和其他應用于電信、計算機、工業和消費電子應用的易損電路。
SMBJ系列TVS二極管,型號齊全現貨庫存
東沃電子TVS二極管SMBJ系列,型號齊全,由于近期出貨量大,物料庫存都不確定,目前公司現貨的物料主要有:SMBJ24CA、SMBJ30CA、SMBJ48CA、SMBJ36CA、SMBJ200A、SMBJ22CA、SMBJ36CA、SMBJ33A、SMBJ3.3A、SMBJ8.0CA、SMBJ6.5CA、SMBJ60CA、SMBJ51CA、SMBJ6.0CA、SMBJ9.0CA、SMBJ43CA、SMBJ20CA、SMBJ250CA、SMBJ26CA、SMBJ12CA、SMBJ100CA、SMBJ18CA、SMBJ75CA、SMBJ7.0CA、SMBJ58A、SMBJ24A、SMBJ200CA、SMBJ13A、SMBJ100A、SMBJ5.0A、SMBJ48A、SMBJ28A、SMBJ30A、SMBJ5.0CA、SMBJ10CA、SMBJ8.5CA、SMBJ75A、SMBJ7.5CA、SMBJ14CA、SMBJ130CA、SMBJ12CA、SMBJ58CA等等。
同時,對于常用電壓和功率值的TVS瞬態抑制二極管(汽車TVS管SM8S系列、車規TVS二極管、低電容TVS管、大功率TVS、藍寶寶浪涌抑制器BPSSD等),東沃電子貨源充足、現貨庫存、閃電發貨,歡迎廣大新老客戶前來詢價!
