當前位置:東沃電子官網首頁>產品百科>TVS二極管

SMB/DO-214AA封裝SMBJ6.5CA,峰值脈沖功率600W

發表日期:2019-08-22瀏覽:1338

目前,業內常用的電子電路保護元器件有:過壓元器件(TVS瞬態抑制二極管、壓敏電阻)、過流元器件(自恢復保險絲)、靜電元器件(ESD靜電放電二極管)、防雷元器件(陶瓷氣體放電管、半導體放電管、玻璃放電管)。有電子設備的地方,就有電路保護元器件的存在,這是為何呢?為什么現代的電子電路必須要保護起來呢?

電路保護元器件的重要性

如今,電路板的集成度越來越高了,導致PCB的價格也相應地增長起來了,為了最終最大化降低成本,選用電路保護元器件是最好的選擇。事實證明,大多數電子設備出現故障主要是由電路中出現的過壓或過流引起的,同時隨著電子產品質量的標準提高,電路保護變得更加不容忽視,在汽車電子產品、通訊設備、通訊場合、基站、工業設備、消費電子產品、醫療設備等方面是電子安全工程師必須考慮的問題。TVS瞬態抑制二極管,憑借獨特優異的優勢(箝位電壓易控制、擊穿電壓偏差小、瞬態功率大、漏電流低、響應速度快、可靠性高、體積小等)得到了廣泛的應用。
TVS管SMBJ系列詳解,一分鐘就明白了

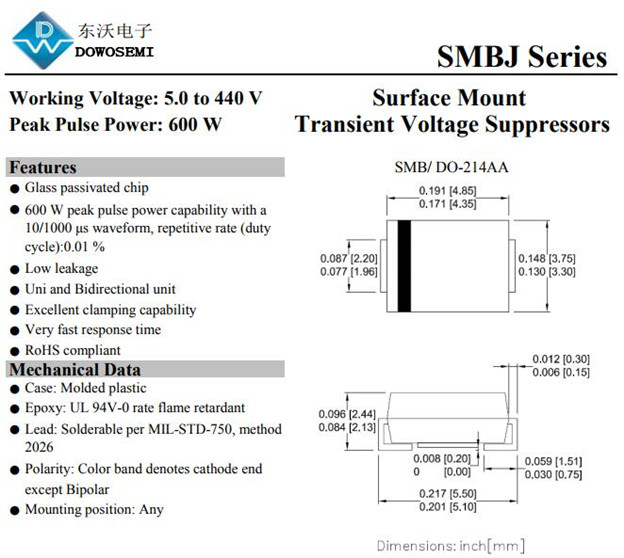

專業的電路保護元器件廠家——東沃電子,供應的TVS二極管,種類繁多、型號齊全。SMBJ系列,采用先進的GPP玻璃鈍化工藝、峰值脈沖功率600W、封裝形式SMB/DO-214AA、工作電壓范圍5.0V-440V,廣泛應用于各種消費類電子、汽車電子、工業控制,網絡通訊以及新能源等領域的電源和信號接口保護。其中SMBJ5.0CA、SMBJ6.5CA、SMBJ8.0CA、SMBJ15CA、SMBJ22CA、SMBJ24CA、SMBJ26CA、SMBJ30CA、SMBJ36CA、SMBJ440CA等型號的瞬態抑制二極管,應用的頻率很高,比較常用。欲想了解更多物料參數、規格書,可免費向東沃電子索取相關資料。

從SMBJ6.5CA看TVS二極管選型

購商在采購TVS二極管之前,第一件事情就是要確定TVS管型號,也就是通常說的TVS二極管選型。什么情況下需要用到某個型號的TVS二極管,是需要結合電路上各方面的因素來選擇的。東沃電子SMBJ6.5CA小功率TVS二極管,其參數早已決定了它的應用環境,具體參數如下:
1)600W的峰值功率能力在10×1000μ波形重復率(占空比):0.01%;
2)快速響應時間:從0伏特到最小擊穿電壓通常小于1.0 ps;
3)SMB/DO-214AA封裝為表面安裝應用優化電路板空間;
4)擊穿電壓:7.22 V-7.98 V;
5)最大漏電流:500 uA;
6)峰值脈沖電流:53.57 A;
7)截止電壓:6.5 V;
8)箝位電壓:11.2 V;
9)測試電流:10 mA;

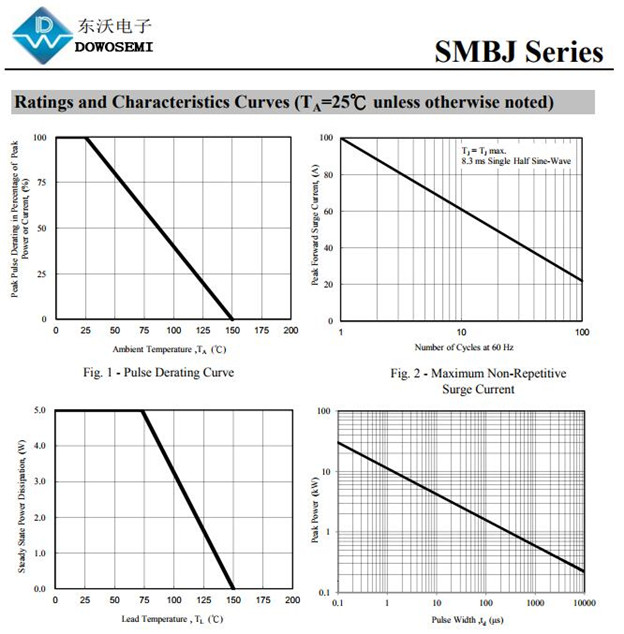

TVS二極管選型是一門技術活,往往很多時候是根據工作經驗來的。在實際電路中,脈沖寬度是變化不定,而物料規格書中給的只是特定脈寬下的吸收功率峰值,這點,電子工程師心里都要有個數。同時,還要考慮TVS二極管工作溫度變化、電容值、離散性等,這些注意事項都要牢記。從方案、EMC測試、選型、樣品,廠商東沃電子,一站式免費為您服務,歡迎廣大新老客戶前來詢價!
