TVS二極管命名法則,看完本文終于明白了
發表日期:2019-05-04瀏覽:1767
瞬態抑制TVS二極管,作為常用的電路保護元器件,廣泛應用于各行各業。在汽車電子、消費電子、電源驅動、工業配電、再生能源、電信、家電、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化、音頻/視頻設備、計算機及其周邊設備等多個領域都能找到TVS二極管的身影。然而,提及到“瞬態抑制TVS二極管”,仍然有很多采購商不知所云,何為TVS管,TVS二極管工作原理是什么,瞬態抑制二極管命名法則是什么,瞬變抑制二極管參數代表什么,TVS瞬態抑制二極管如何選型……為此,專業的電路保護器件專家——東沃電子,為大家全面普及TVS管相關知識。
瞬態抑制TVS二極管工作原理
瞬態電壓抑制二極管,簡稱TVS二極管,是在穩壓管工藝基礎上發展起來的一種新型高效電路保護器件。當電路兩端受到高能量沖擊時,TVS管能夠以PS級的響應速度把兩端的阻抗值由高阻抗轉化為低阻抗,瞬間吸收一個大電流,把兩端的電壓箝制在一個預定的數值,從而保護電路中精密器件免受瞬態高壓尖峰脈沖的沖擊。SO,TVS管憑借PS級響應速度、高浪涌吸收能力、低箝位電壓、低漏電流、低電容、擊穿電壓偏差小、無損壞極限、小體積、易安裝等優勢,廣泛使用于半導體或敏感零件的保護、二極電源和信號電路的保護以及防靜電保護。
瞬態抑制TVS二極管命名法則
對于剛接觸TVS二極管的采購商而言,一大堆亂七八糟的TVS管型號真地能讓他們搞得一頭霧水。其實,只要掌握TVS管命名方法、法則、規律,再復雜、難記的TVS管型號也能瞬間解決。目前,市面上所銷售的TVS二極管,其型號是由三部分組成:系列名+電壓值+單/雙向符號。

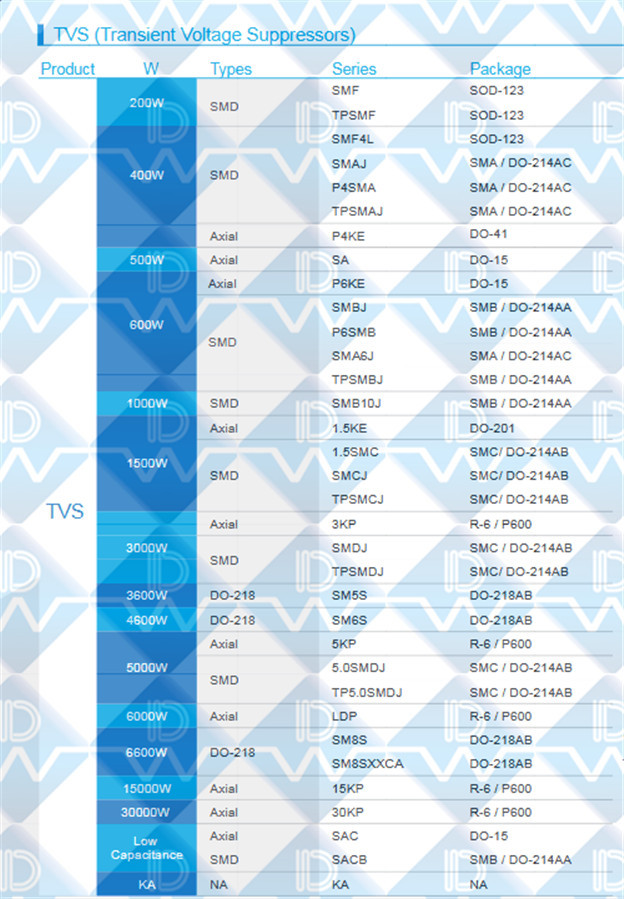

從系列名就可以看出封裝形式和峰值脈沖功率:
1)東沃電子SMAJ系列、SMBJ系列、SMCJ 系列、SMDJ系列、SM8S系列等表示貼片封裝,分別代表的峰值脈沖功率為400W、600W、1500W、3000W、6600W;
2)東沃電子P4KE系列、P6KE系列、1.5KE系列、SA系列、3KP系列、15KP系列、30KP系列等表示同軸引線封裝,分別代表的峰值脈沖功率為400W、600W、1500W、500W、3000W、15000W、30000W,以此類推;
系列名后的數字表示擊穿電壓標稱值或反向斷態電壓值:
1)東沃電子P4KE、P6KE、1.5KE系列中代表擊穿電壓標稱值(VBR);
2)東沃電子其它系列中代表的是反向斷態電壓值(VRWM);
A表示單向,CA表示雙向
PS:東沃電子SAC、SACB系列是低電容TVS二極管,只有單向。
瞬態抑制TVS二極管參數詳解
搞懂了TVS二極管命名法則,接下來了解TVS管各個參數,為TVS二極管正確選型奠定基礎。提及TVS二極管的參數,對于行外人來說,真的很頭痛。接下來,以東沃電子的SM8S系列TVS管SM8S36A為例:
最大反向工作電壓:36V
擊穿電壓 MIN: 40V MAX:44.2V
測試電流:5mA
最大箝位電壓:58.1V
最大反向脈沖峰值電流: 114A
最大漏電流:10μA
具體其他TVS二極管型號的規格書和參數解析,歡迎隨時找東沃電子索取!
瞬態抑制TVS二極管選型指南
不再頭痛的TVS二極管選型指南亮相了,“墻裂”推薦品味:
1)最大箝位電壓要小于電路中允許的最大安全電壓;
2)截止電壓VRWM大于電路的最大工作電壓;
3)最大脈沖功率要大于最大瞬態浪涌功率;
4)對于數據接口的電路保護,還需注意選取具有合適電容的TVS二極管。比如:當信號頻率或傳輸速率較高時,應選用低電容系列的TVS管;
5)一般,直流電路保護主選單向TVS二極管;交流電路主選雙向TVS二極管;;多線電路保護選用TVS陣列更有優勢;
6)要考慮溫度變化,正常而言,瞬態抑制二極管在-55°C到150°C之間工作;
……
如還有疑問,東沃電子,身邊的電路保護專家,始終是您最堅實的后盾?。?!
