只要有過電壓發生的地方，就會有陶瓷氣體放電管的用武之地。提及“陶瓷氣體放電管”這個被動電路保護元器件，相信很多伙伴們并不覺得陌生。要知道，在通信、安防、工業等電子產品的通信線及電源線保護均能看到陶瓷氣體放電管的身影。陶瓷氣體放電管GDT被應用于電源線防護時，一般與壓敏電阻MOV或TVS瞬態抑制二極管串聯應用。近日，防雷、防浪涌、防靜電專家東沃電子，一家全方位的電路保護器件生產廠家，收到很多伙伴們的問題和建議，為此，特意匯集成一文普及陶瓷氣體放電管相關知識，新手入門必看。

關于陶瓷氣體放電管，您知道多少？

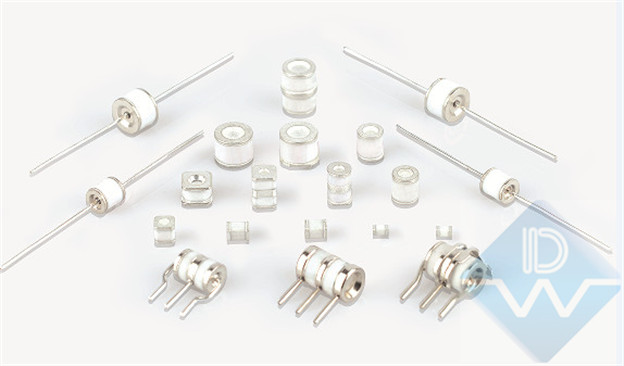

陶瓷氣體放電管，GDT（Gas Discharge Tubes），其內部是由一個或多個放電間隙內充有惰性氣體構成的密閉器件。陶瓷氣體放電管可以承受高達數百千安培的浪涌電流沖擊，具體電氣性能與氣體種類、內部電極結構、氣體壓力、制作工藝等因素息息相關。陶瓷氣體放電管特點：

√ 結電容低，多數GDT結電容小于2PF，特大通流量GDT結電容在十幾到幾十PF；

√ 通流量大，東沃電子GDT單體8/20us波形的通流量范圍500A-100KA；

√ 絕緣阻抗高，普遍在1GΩ以上，不易老化，可靠性高；

√ 直流擊穿電壓范圍為：75V-6000V；脈沖擊穿電壓范圍為600V-7800V；

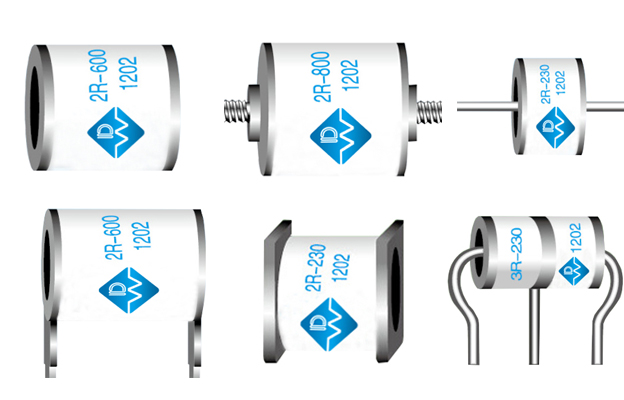

√ 封裝形式多樣化，有貼片插件之分，二極三極之差，圓形和方形電極，能夠滿足不同應用需求；

GDT參數詳解，為選型鋪路

陶瓷氣體放電管優點：浪涌防護能力強、結電容低、絕緣電阻大；

陶瓷氣體放電管缺點：響應時間較慢、動作靈敏度不夠高、甚至部分型號GDT會出現續流現象。

這樣精簡地羅列出GDT的優缺點，您還有不明白的地方嗎？在展開陶瓷氣體放電管選型這個話題之前，有必要先對GDT參數進行詳解：

√ 直流擊穿電壓：亦稱直流火花放電電壓，是指施加緩慢升高的直流電壓時，GDT火花放電時的電壓；

√ 脈沖擊穿電壓：亦稱最大沖擊火花放電電壓，是指施加規定上升率和極性的沖擊電壓，在放電電流流過 GDT 之前，其兩端子間的電壓最大值；

√ 標稱沖擊放電電流：是指給定波形的沖擊電流峰值，一般為 8/20μs 的脈沖電流波形，為GDT的額定值；

√ 耐沖擊電流壽命：衡量 GDT 耐受多次沖擊電流的能力，在一定程度上反映了 GDT 的穩定性及可靠性；

GDT選型攻略，新手必看指南

一個電路防護方案能否得到有效地實施，與合適型號的電路保護器件脫不了干系。那么，在方案實施過程中，該如何正確選擇對應型號的陶瓷氣體放電管呢？東沃電子，身邊值得信賴的電路保護器件生產廠家，為您詳細講解GDT選型注意事項：

1）直流擊穿電壓選取應該參考電路的工作電壓，其電壓值應該大于被保護線路的最大工作電壓。

2）脈沖擊穿電壓要考慮浪涌測試等級，一般浪涌測試波形的上升時間為微秒級的脈沖波形，如 8/20μs 電流波和 10/700μs 電壓波，與 GDT 脈沖擊穿電壓測量電壓上升速率 1000V/μs 為一個數量級，如采用 10/700μs 的波形測試 4000V，GDT 的脈沖擊穿電壓要小于 4000V，這樣在測試時 GDT 才能導通。

3）GDT由于擊穿電壓誤差大，一般不并聯使用在電路中；

4）GDT是一種開關型過電壓保護器件，導通后電壓較低，不能單獨應用于較高的電源線保護，可以在GDT上串聯MOV或PTC等限制續流的問題；

5）要根據電路設計布局選擇封裝形式。GDT封裝的大小反應其防護等級大小，封裝越大耐沖擊電流的能力越強，防護等級就越高。
