近日發現，客戶對整流二極管的需求特別大。常有客戶前來東沃電子咨詢整流二極管型號參數、選型、替代、價格、交期、樣品等方面的問題。那么，關于DS1A、DS1B、DS1D、DS1G、DS1J、DS1K、DS1M貼片整流二極管，您知道多少呢？東沃電子推出的貼片整流二極管DS1A-DS1M，正向電流1A、反向電壓50V~1000V，SOD-123FL封裝，可靠穩定、應用成熟，具體特性參數等信息，查閱東沃電子“STD-DS1A Thru DS1M (SOD-123FL) Datasheet”產品手冊可知：

1）DS1A-DS1M貼片整流二極管特性：

√ 低漏電流
√ 正向浪涌承受能力強
√ 高溫焊接保證：260℃/10 秒
√ 引線和管體皆符合RoHS標準
√ 封裝外形: SOD-123FL塑封
√ 環氧樹脂：UL易燃等級：94V-0
√ 引腳：鍍錫、無鉛

2）DS1A-DS1M貼片整流二極管型號：

DS1A（反向電壓50V）、DS1B（反向電壓100V）、DS1D（反向電壓200V）、DS1G（反向電壓400V）、DS1J（反向電壓600V）、DS1K（反向電壓800V）、DS1M（反向電壓1000V）；

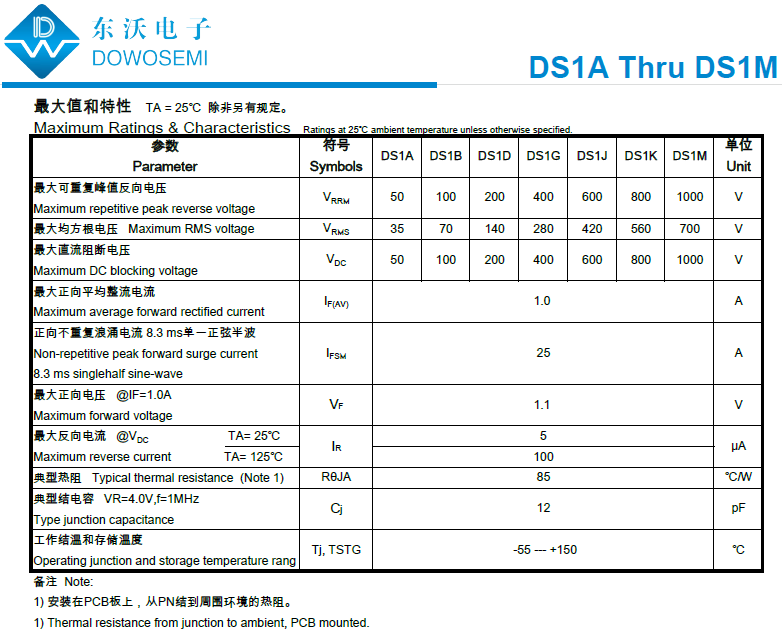

3）DS1M貼片整流二極管參數：

√ 最大可重復峰值反向電壓：1000V
√ 最大均方根電壓:700V
√ 最大直流阻斷電壓:1000V
√ 最大正向平均整流電流：1A
√ 正向不重復浪涌電流 8.3 ms單一正弦半波:25A
√ 最大正向電壓:1.1V
√ 最大反向電流:5μA
√ 典型熱阻:85℃/W
√ 典型結電容:12pF
√ 工作結溫和存儲溫度:-55℃ to 150℃

仔細查閱規格書可知，貼片整流二極管DS1A、DS1B、DS1D、DS1G、DS1J、DS1K、DS1M之間除了反向電壓不一致，其他參數都一樣。根據整流二極管“寧高勿低”的替代原則，可知，DS1M二極管可替代替換DS1A、DS1B、DS1D、DS1G、DS1J、DS1K。

常有客戶向東沃電子（DOWOSEMI）咨詢各類電路保護器件、二極管、浪涌靜電保護防護方案等方面的知識，東沃電子很榮幸能夠為廣大新老客戶服務，也非常感謝客戶們對東沃電子的認可、支持和青睞！整流二極管是東沃電子核心優勢產品之一，種類多、型號全、品質高、價格美、服務優，成為了客戶們的第一選擇，竭誠歡迎廣大客戶前來咨詢：137 5773 6996（微信同號）余經理
